Огляд артикуляторів

Огляд артикуляторів Artex від Amann Girrbach (Австрія)

articulators

  • Легкий і ергономічний, матеріал карбон + металевий сплав
  • Особлива точність симуляції рухів нижньої щелепи
  • Контрольоване центральне положення
  • Єдина калібрована система фіксації моделей Splitex
  • Багато простору для роботи з моделями
  • Три стійкі позиції, добрий фронтальний вид на модель

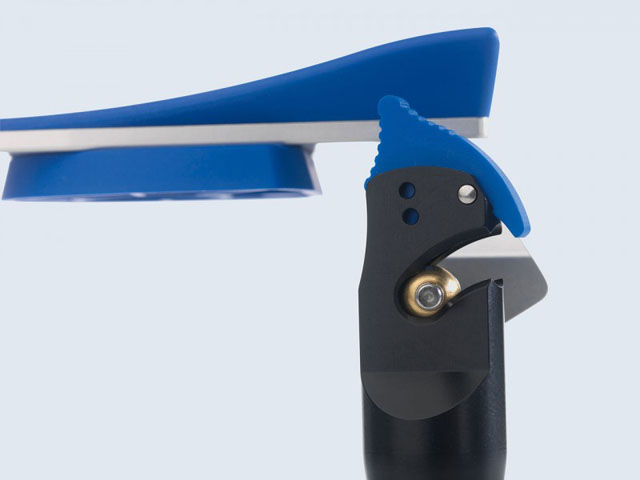

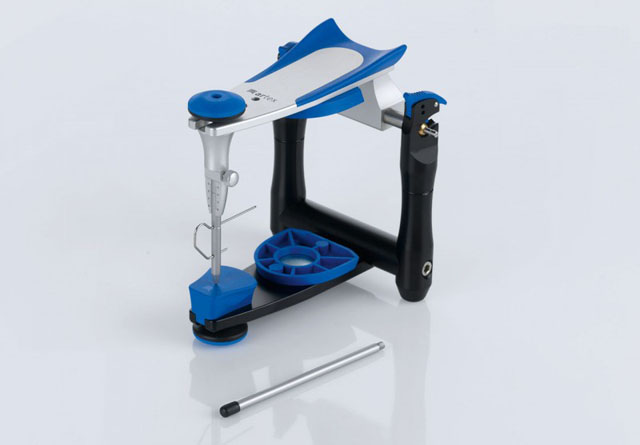

Артикулятор серії Artex BN

bn-(1)-800x800

Нерегульований, Non-Arcon, має таку ж точність, як і всі інші системи Artex. Простий, надійний, зручний для використання. Сумісний з усіма артикуляторами Artex, може використовуватися разом з лицьовою дугою.

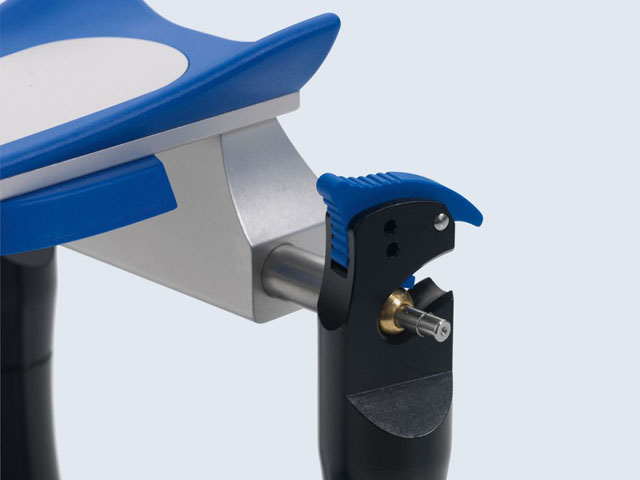

bn-(2)-800x800

bn-(3)-800x800

  • Магнітне кріплення моделі
  • Centric має швидке блокування “механізм затиску”
  • Попри компактні розміри, достатньо місця навіть для високих моделей
  • Плоский різцевий столик
  • Фіксований 15° кут Бенетта
  • Фіксований 35° кут суглобового шляху

Артикулятор серії Artex СN

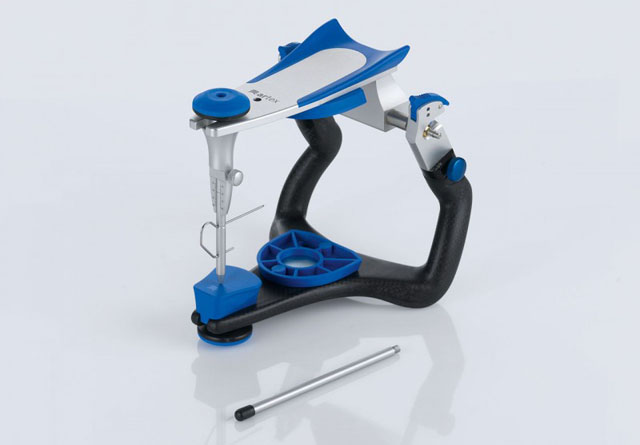

cn-(1)-800x800

Середньоанатомічний артикулятор Non-Arcon. Завдяки помірній ціні – найбільш популярний карбоновий артикулятор базового рівня. В артикуляторі Artex CN реалізована можливість регулювати кут Бенетта. Простий, зручний і дуже надійний у роботі. Сумісний з усіма артикуляторами Artex. Придатний для будь-якого способу перенесення параметрів лицьової дуги.

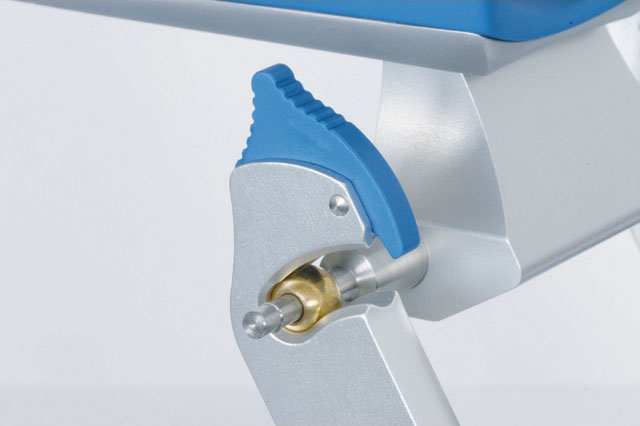

cn-(2)-800x800

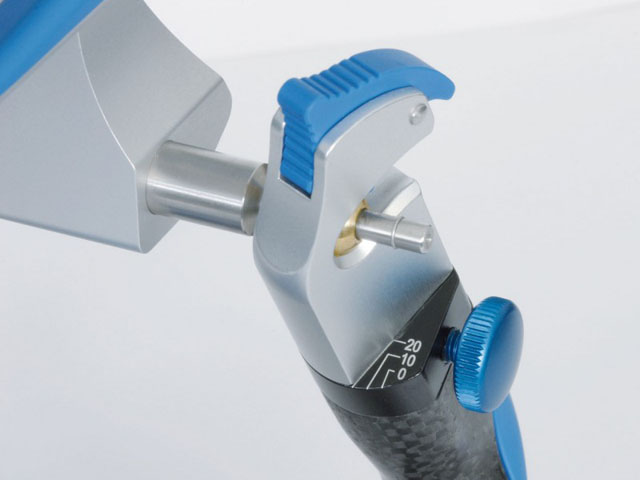

cn-(3)-800x800

  • Магнітне кріплення моделі
  • Centric має швидке блокування “механізм затиску”
  • Попри компактні розміри, достатньо місця навіть для високих моделей
  • Три стійкі положення
  • Регульований від 0°-20° кут Бенетта
  • Фіксований 35° кут суглобового шляху

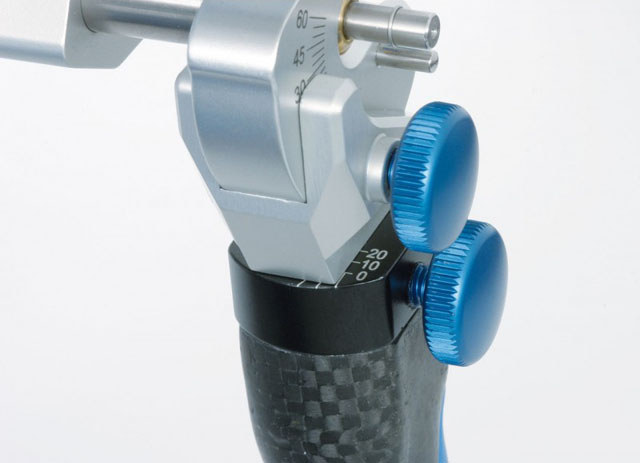

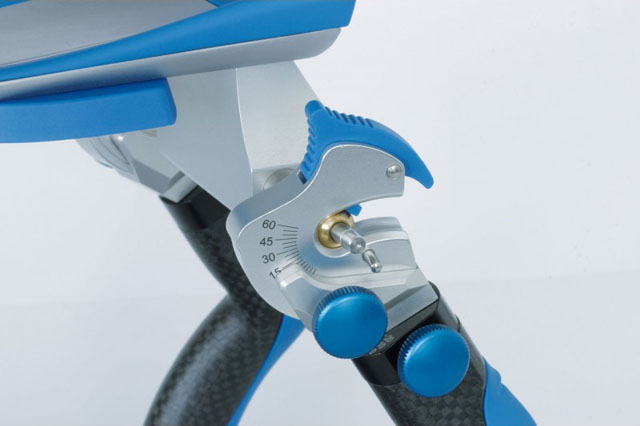

Артикулятор серії Artex CT

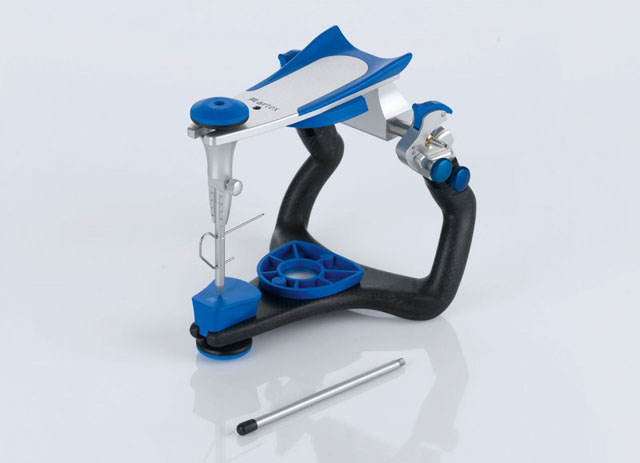

ct-(1)-800x800

Як і модель CN артикулятор має рамну карбонову конструкцію. Non-Arcon, напіврегульований з можливістю установки нахилу суглобового шляху від -15° до +60° і кута Бенетта від 0°-20°. Також реалізована можливість використання з лицьовою дугою.

ct-(2)-800x800

ct-(3)-800x800

  • Магнітне кріплення моделі
  • Centric має швидке блокування “механізм затиску”
  • Попри компактні розміри, достатньо місця навіть для високих моделей
  • Три стійкі положення
  • Регульований від 0°-20° кут Беннетта
  • Регульований нахил суглобового шляху від -15° до +60°

Уточнення: Враховуючи конструкцію суглобового механізму, розрізняють 2 види артикуляторів. В артикуляторах типу Arcon у верхній частині міститься елемент, що відповідає суглобовій сумці, в якій рухається округлий суглобовий відросток з нижньої частини артикулятора. В артикуляторах Non-Arcon головки нижньої щелепи включені у верхню частину артикулятора, проте їх рух відбувається в нижній частині артикулятора.

typeArcon

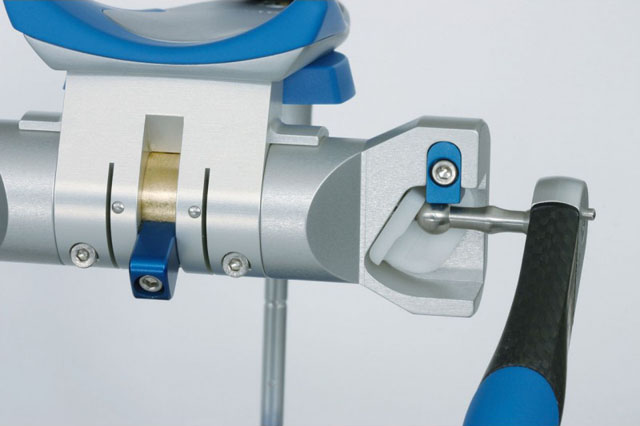

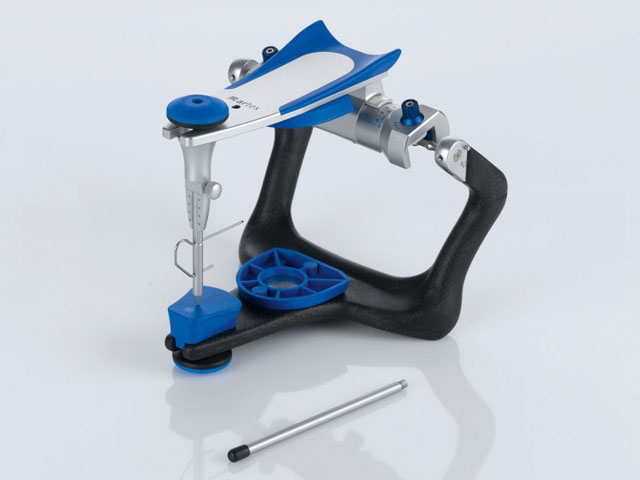

Артикулятор серії Artex CP

cp-(1)-800x800

Напіврегульований артикулятор типу Arcon, з можливістю установки нахилу суглобового шляху від -20° до +60° і кута Бенетта від -5° до +30°. Високоточна, стабільна і швидка фіксація центрального положення за допомогою двох механічно ведених півосей. Ергономічний зручний дизайн.

cp-(2)-800x800

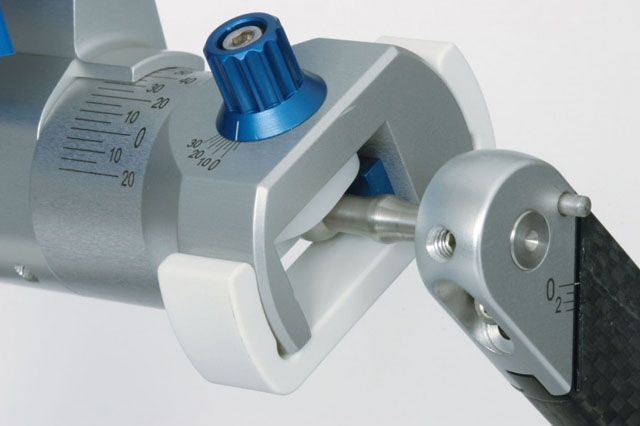

cp-(3)-800x800

  • Магнітне кріплення моделі
  • М’яке ковзання суглобів
  • Сумісність з усією серією Artex
  • Дистракція 3 мм для попередньої компресії суглобових щілин
  • Фіксатор Arcon-Clip запобігає випадковому відділенню верхньої частини від нижньої
  • Регульований від -5° до +30° кут Бенетта
  • Регульований нахил суглобового шляху від -20° до +60°

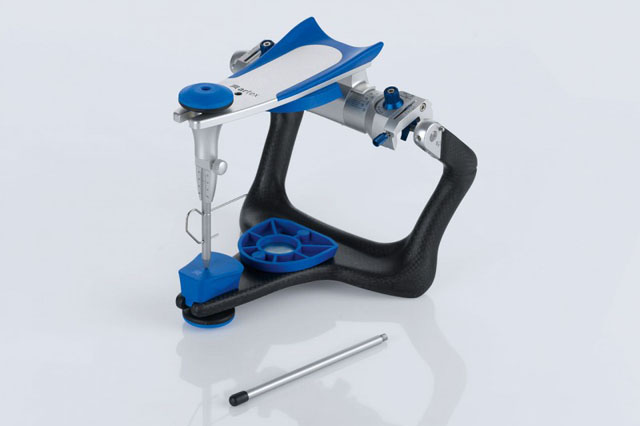

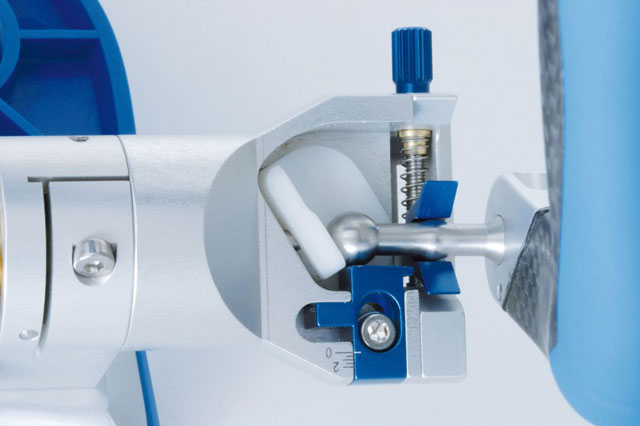

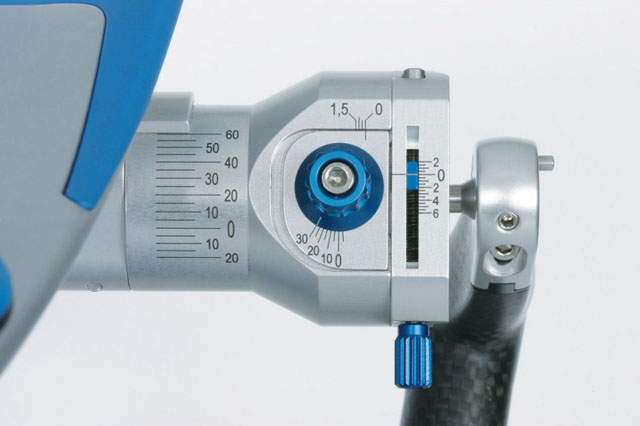

Артикулятор серії Artex CR

cr-(1)-800x800

Повністю регульований артикулятор. Конструкція подібна до типу CP, проте цей артикулятор є універсальним приладом для діагностики і терапії, справжнім імітатором жувальних рухів у стоматологічному кабінеті і лабораторії. Ідеальний для виготовлення і корекції шин і проведення аналізу моделей.

cr-(2)-800x800

cr-(3)-800x800

  • Магнітне кріплення моделі
  • Плавна установка початкового бічного руху суглобових голівок до 1,5 мм з кожного боку
  • Сумісність з усією серією Artex
  • Дистракція 3 мм для попередньої компресії суглобових щілин
  • Регульована ретрузія від 0 до 2 мм
  • Регульована протрузія від 0 до 6 мм
  • Фіксатор Arcon-Clip запобігає випадковому відділенню верхньої частини від нижньої
  • Регульований від -5° до +30° кут Бенетта
  • Регульований нахил суглобового шляху від -20° до +60°

Огляд артикуляторів Cori Dent (Південна Корея)

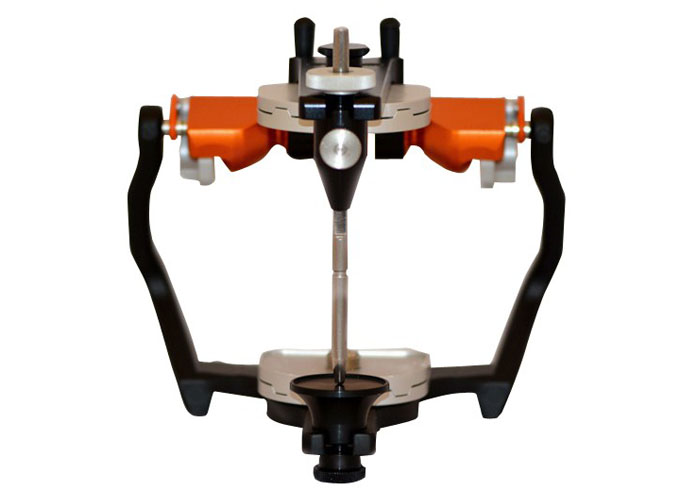

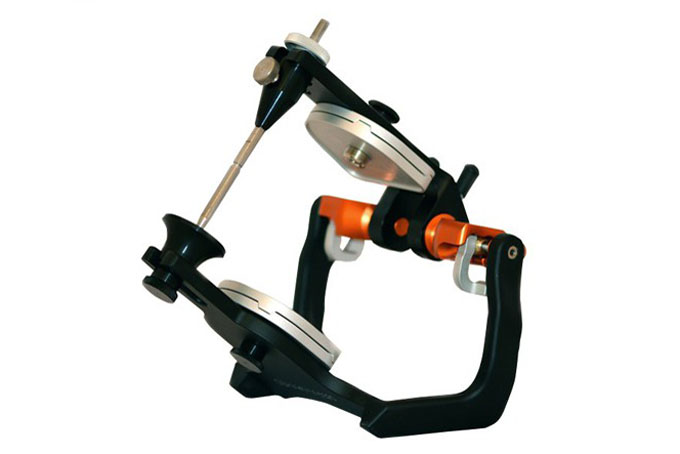

Артикулятор C.S.A 300

Середньоанатомічний артикулятор

-csa-300 (3)

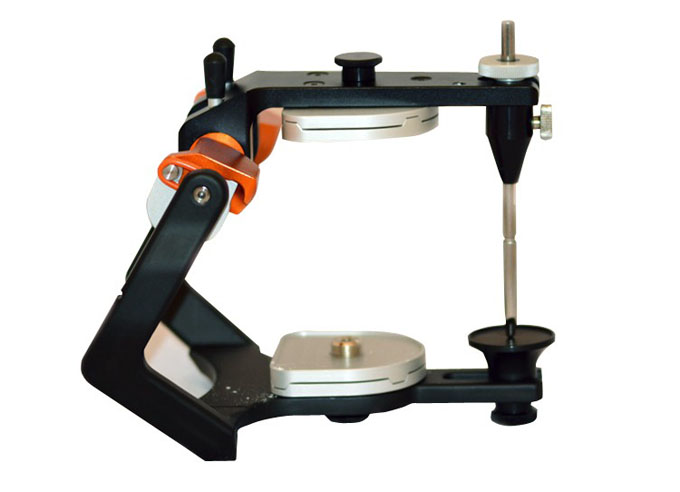

-csa-300 (1)

-csa-300 (2)

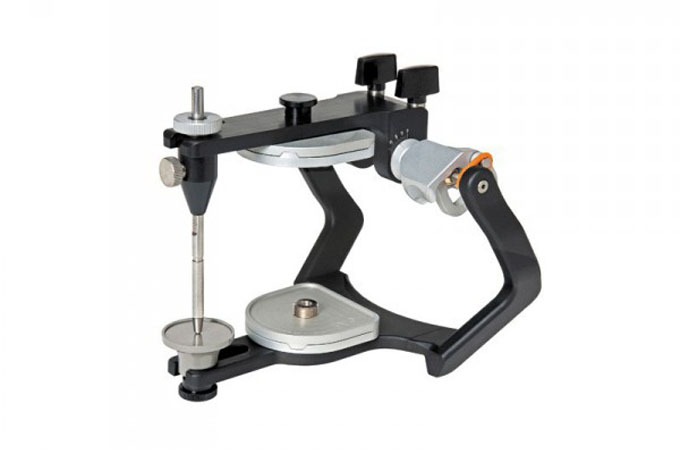

Артикулятор C.S.A 400

Середньоанатомічний артикулятор з можливістю регулювання параметрів куту суглобового шляху.

csa400

Артикулятор C.S.A 600

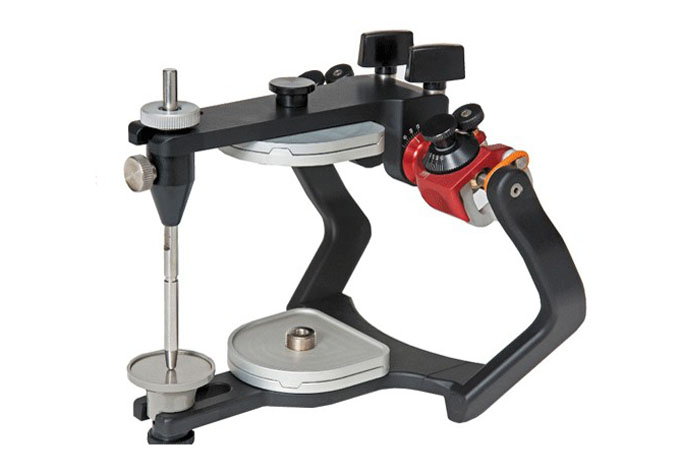

csa600

Напіврегульований артикулятор з можливістю регулювання параметрів куту Бенетта та куту суглобового шляху.

Обидві моделі CSA 600 і CSA 400 мають можливість встановлювати моделі за допомогою лицьової дуги, доповнюють одна одну і повністю сумісні.

Як і в моделі CSA 400 артикулятор має рамну конструкцію. Напіврегульований з регульованим кутом суглобового шляху в діапазоні 0° до 50°, також регульований кут Бенетта в діапазоні 0°-45°. Реалізована можливість використання з лицьовою дугою.

  • Магнітне утримання моделі
  • Centric має швидке блокування з “механізмом затиску”
  • Компактні розміри, проте, достатньо місця для високих моделей
Артикулятор C.S.A 600 з переносною штангою для розміщення моделі верхньої щелепи відносно показань лицьової дуги
Артикулятор C.S.A 600 з переносною штангою для розміщення моделі верхньої щелепи відносно показань лицьової дуги

Огляд артикуляторів ASA DENTAL (Італія)

Моделі 5000 і 5010

Модель 5000
Модель 5000
Модель 5010
Модель 5010

Легкий анатомічний артикулятор, виготовлений з литого алюмінію. Автоматичне повернення до шарнірної вісі з пружинами. Простий доступ і огляд оральних просторів. Взаємозамінні алюмінієві базові пластини чи магнітні пластини. Чиста трансляція рухів. Збільшений розмір замикаючих гвинтів для базових пластин. Чудова стійкість у повністю відкритій (зворотній) позиції (для моделі 5010).

Технічні характеристики:

  • Фіксований кут Бенетта на 17°
  • Фіксований кут суглобового шляху на 30°
  • Нахил різцевого столика – 10°
  • Відстань між базовими пластинами – 85 мм
  • Вага 400 гр.

Модель 5011

Модель 5011
Модель 5011

Легкий анатомічний артикулятор, виготовлений з литого алюмінію. Автоматичне повернення до шарнірної вісі з пружинами. Простий доступ і огляд оральних просторів. Взаємозамінні алюмінієві базові пластини чи магнітні пластини. Чиста трансляція рухів. Збільшений розмір замикаючих гвинтів для базових пластин. Чудова стійкість у повністю відкритій (зворотній) позиції. Регульований за допомогою гвинта задній штифт для роботи без різцевого штифта з підтримкою постійної траєкторії і кута під час бічних і задніх/передніх рухів. Штифт із системою анти-шок у випадку раптового падіння артикулятора.

Технічні характеристики:

  • Фіксований кут Бенетта на 17°
  • Фіксований кут суглобового шляху на 30°
  • Нахил різцевого столика – 10°
  • Відстань між базовими пластинами – 85 мм
  • Вага 400 гр.

Модель 5030

Модель 5030
Модель 5030

Анатомічний артикулятор з литого алюмінію. Автоматичне повернення до шарнірної вісі з пружинами. Система анти-шок у випадку раптового падіння артикулятора. Збільшений розмір замкового гвинта для базової пластини.

Технічні характеристики:

  • Фіксований кут Бенетта на 17°
  • Фіксований кут суглобового шляху на 30°
  • Нахил різцевого столика – 10°
  • Відстань між базовими пластинами – 90-110 мм
  • Вага 700 гр.

Модель 5032

Модель 5032
Модель 5032

Анатомічний артикулятор з литого алюмінію. Автоматичне повернення до шарнірної вісі з пружинами. Система анти-шок у випадку раптового падіння артикулятора. Збільшений розмір замкового гвинта для базової пластини. Регульований за допомогою гвинта задній штифт для роботи без різцевого штифта з підтримкою постійної траєкторії і кута під час бічних і задніх/передніх рухів

Технічні характеристики:

  • Фіксований кут Бенетта на 17°
  • Фіксований кут суглобового шляху на 30°
  • Нахил різцевого столика 10°
  • Відстань між базовими пластинами 90-110 мм
  • Вага 700 гр.

Оклюдатори ASA DENTAL:

Модель 5001

Оклюдатор

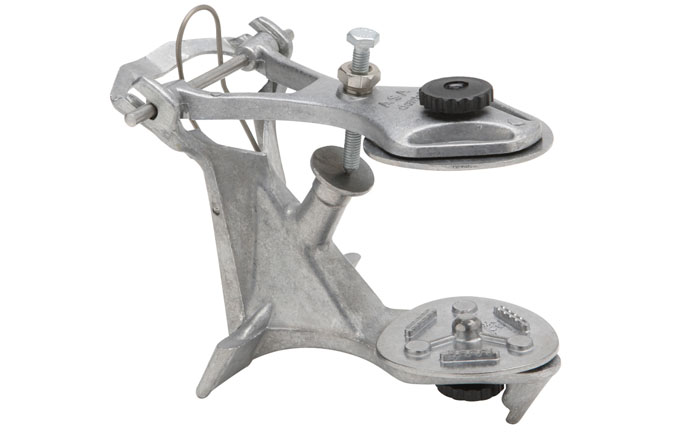

Модель 5002

artikulator_5002

Комплект: 2 базових пластини + 2 гвинти для пластин
