Виготовлення воскового каркасу суцільнолитої ортопедичної конструкції

Прецизійні суцільнолиті ортопедичні конструкції відливаються за індивідуально виготовленими восковими репродукціями, які у свою чергу підготовлюють на розбірних комбінованих моделях. Сама підготовка воскових репродукцій полягає у виготовленні воскових ковпачків, які далі моделюють (готують) конкретно під майбутню ортопедичну конструкцію.

Вашій увазі пропонуємо етапи виготовлення воскового каркасу металокерамічного мостовидного протеза.

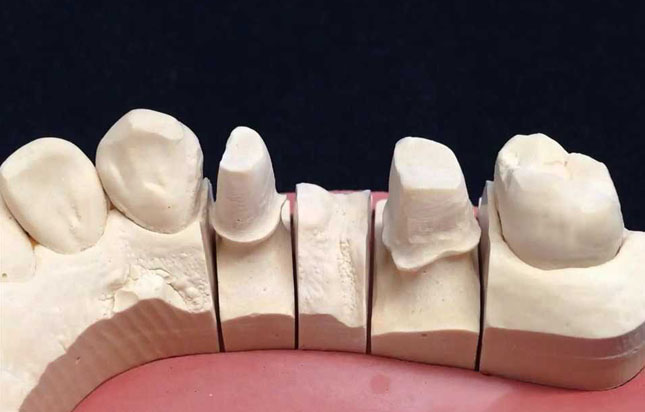

Розбірна модель підготовлена до роботи:

1 Каркас 2 Каркас

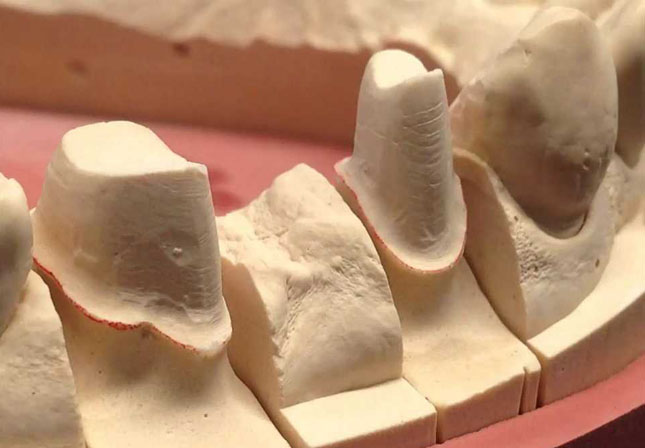

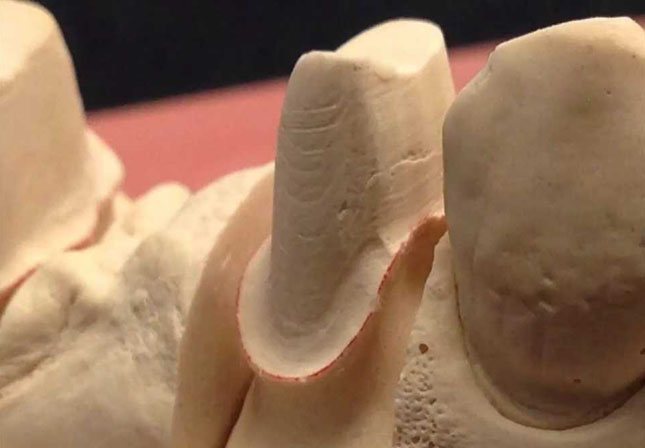

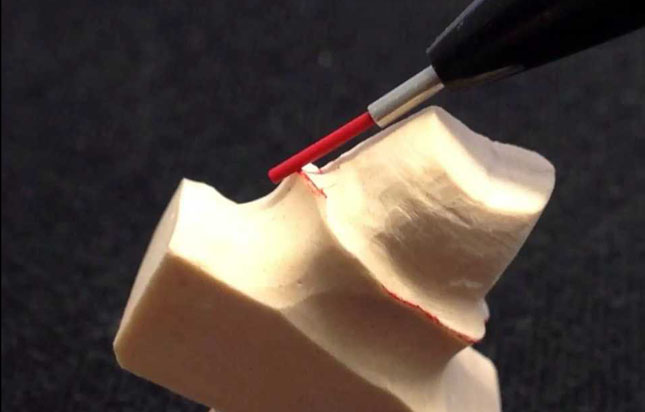

Окреслення олівцем країв уступу:

2а Каркас 2б Каркас 2в Каркас

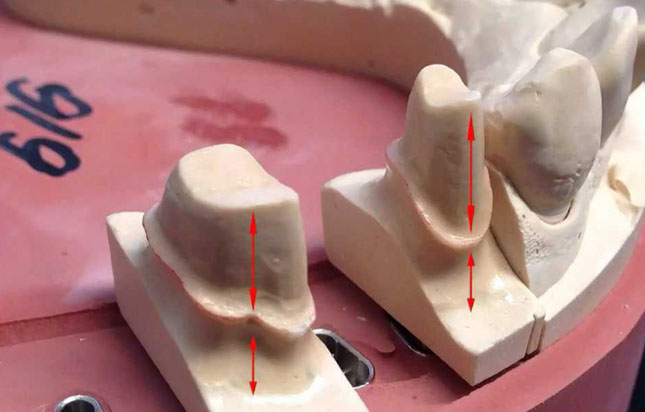

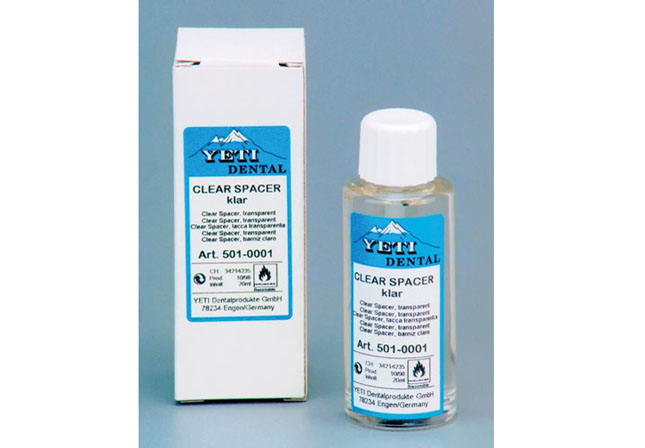

Для ізолювання поверхні штампік вкривається прозорим лаком товщиною 3мкм.

3 Каркас 5 Каркас

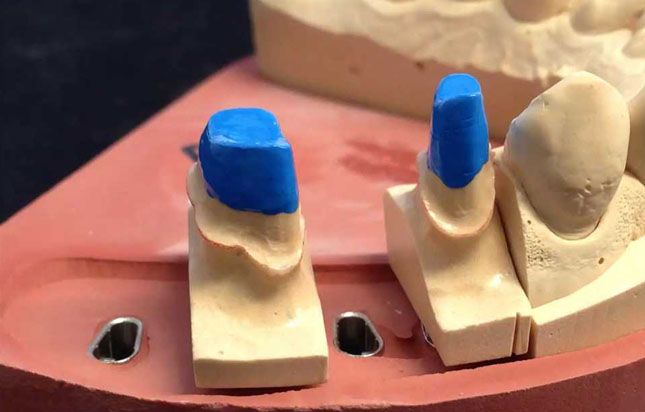

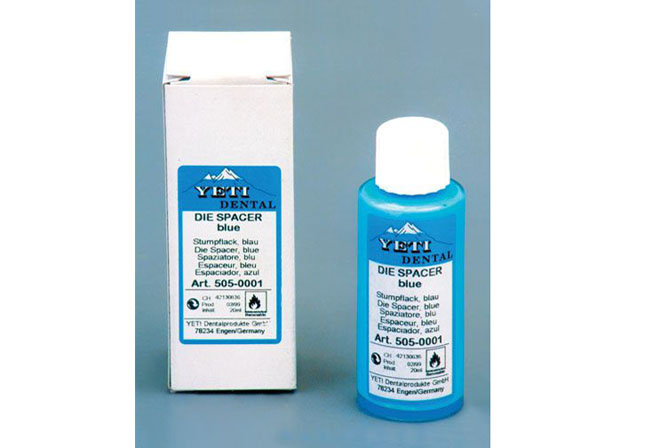

Далі для компенсації усадки металу при литві кукса зуба вкривається блакитним лаком 10 мкм. Лак наноситься не доходячи до уступу 1-3 мм.

6 Каркас 7 Каркас

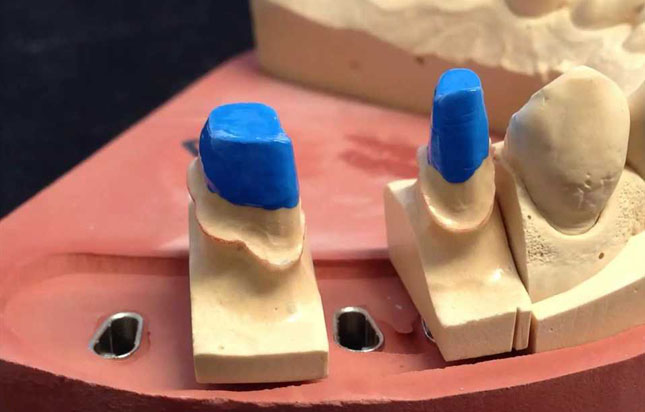

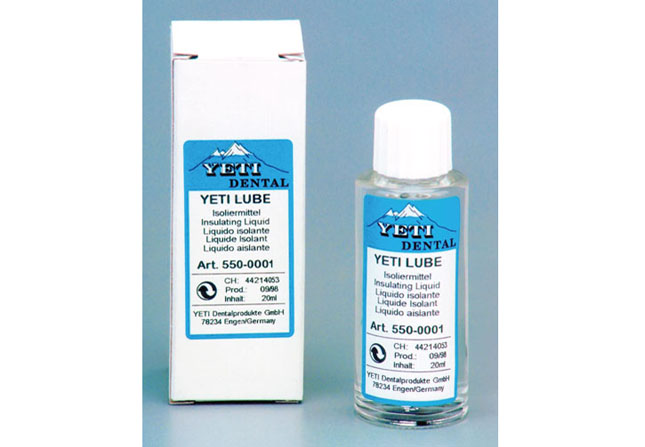

Для ізоляції гіпсу від воску використовується ізоляційний лак:

8 Каркас 9 Каркас

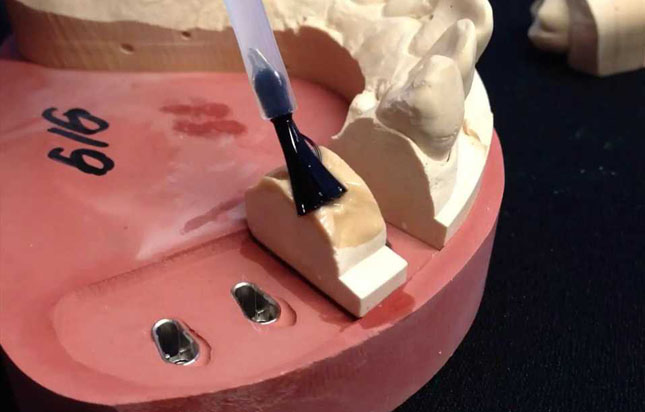

Також ізоляційний лак наноситься на цоколь моделі в ділянці проміжку для ізоляції гіпсу від воску.

10 Каркас

Початок роботи з воском:

Пришийковий віск і моделювальний віск
Пришийковий віск і моделювальний віск
Занурювальний віск
Занурювальний віск

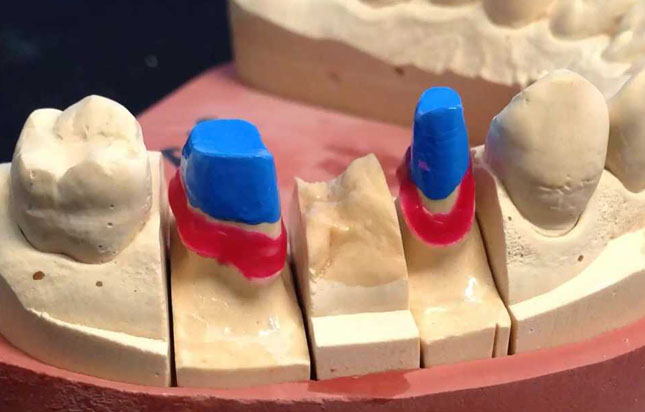

Наноситься на уступ пришийковий віск:

13 Каркас

Далі гіпсові штампікі занурюються у воскотопку (див. відео з дещо іншою методикою наприкінці допису)

Воскотопка
Воскотопка

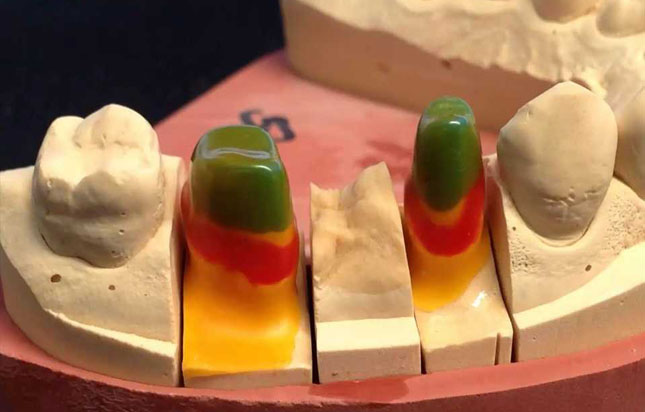

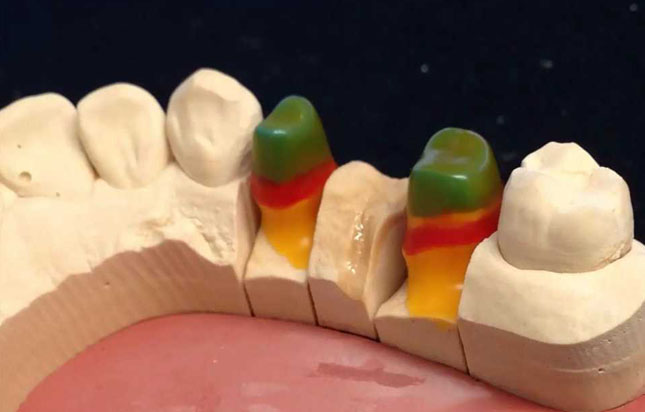

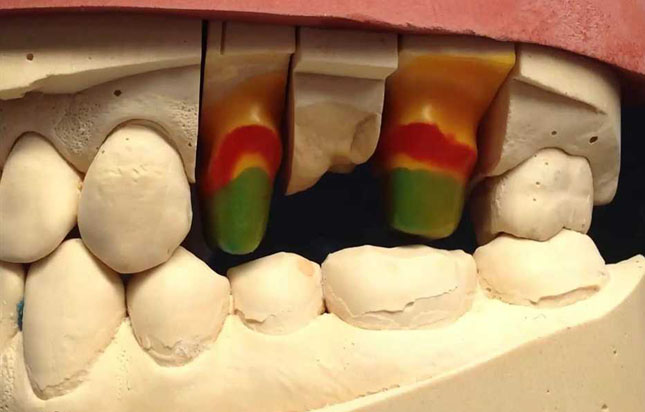

Отримані воскові ковпачки:

15 Каркас 16 Каркас 17 Каркас

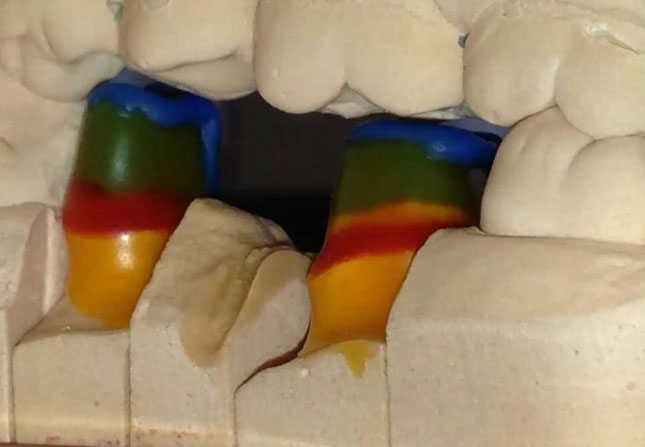

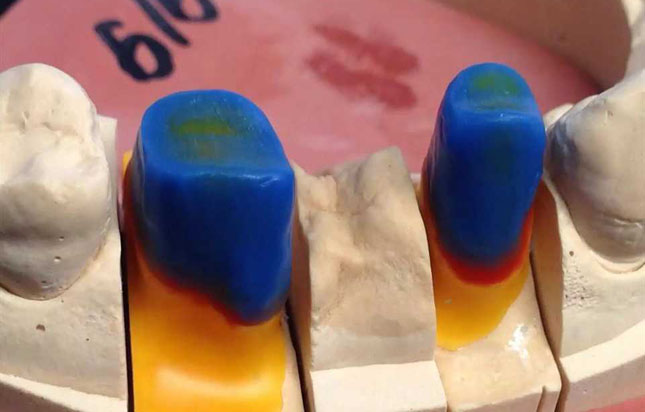

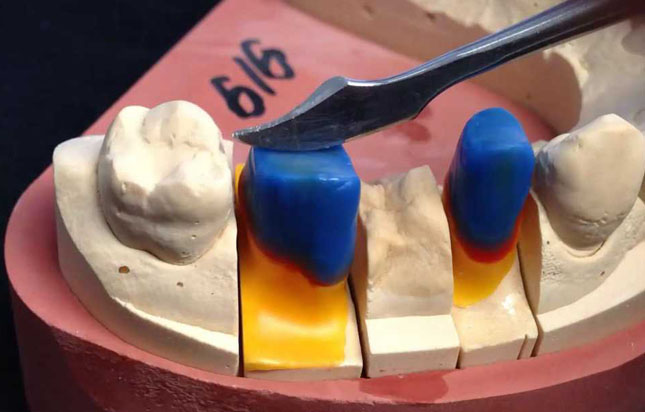

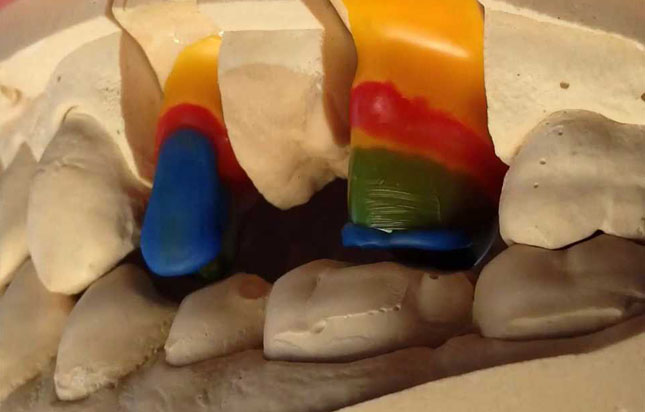

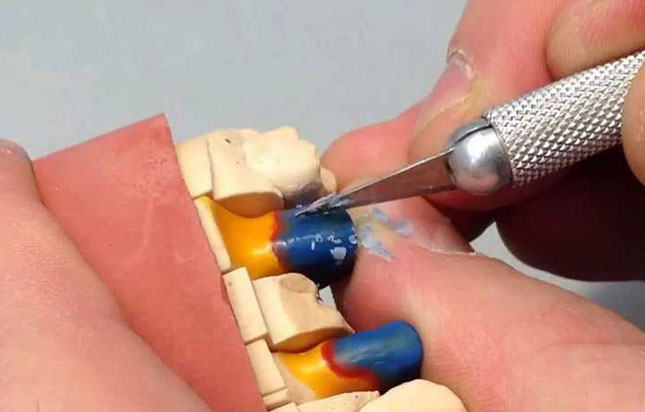

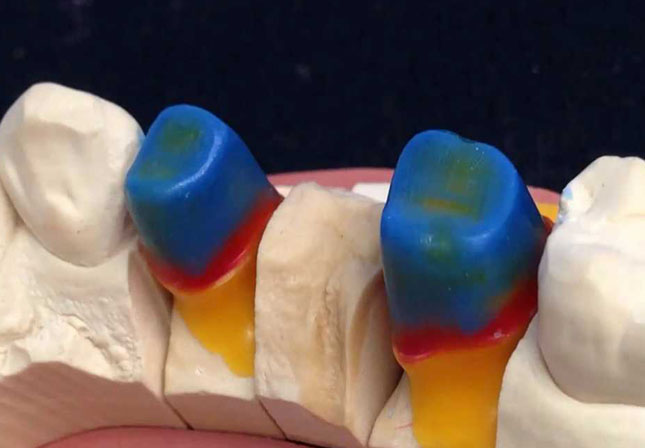

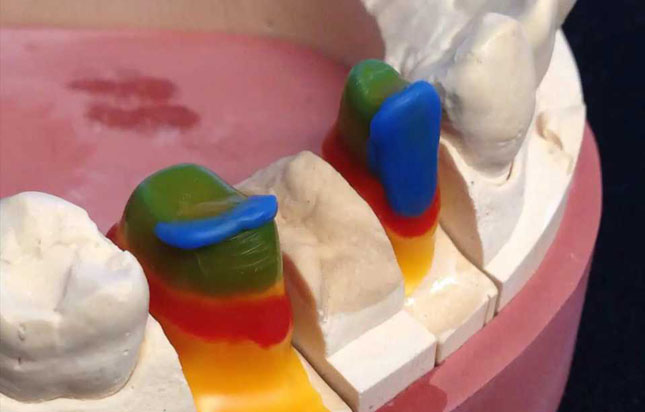

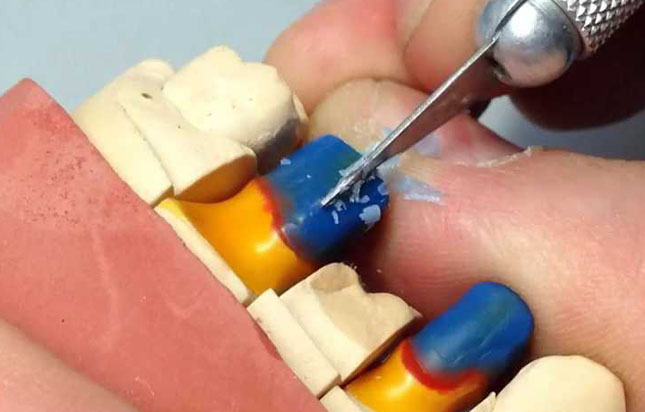

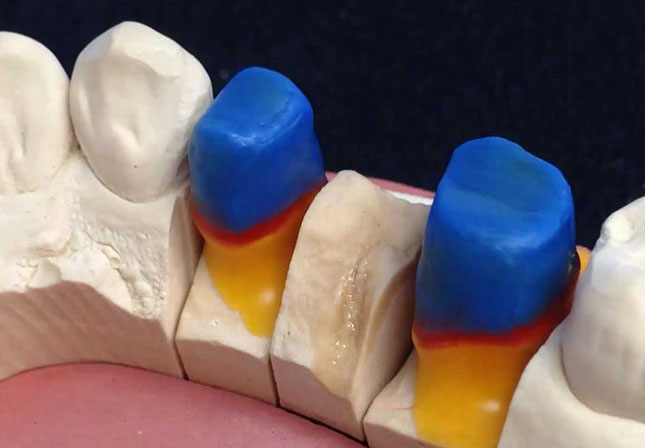

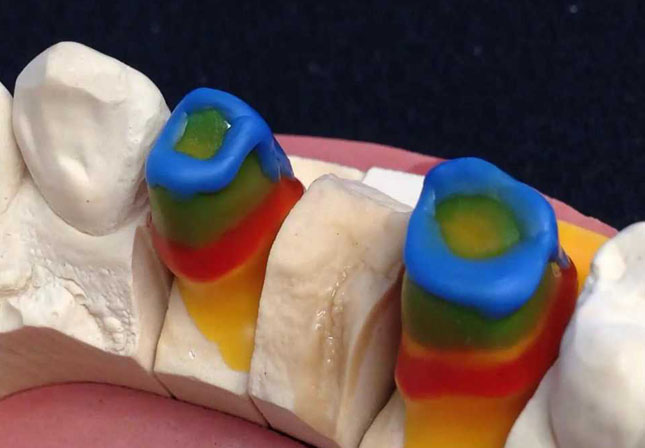

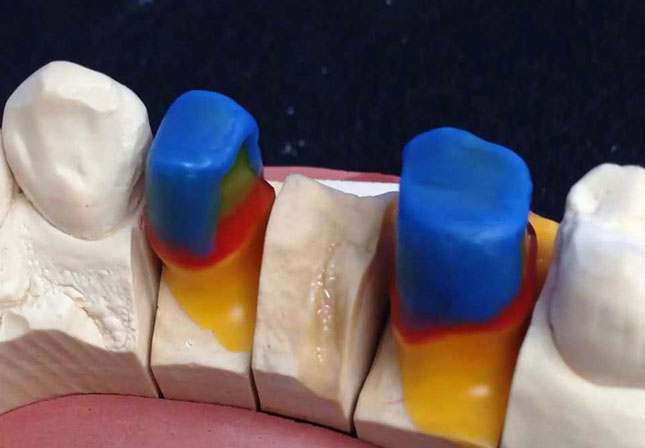

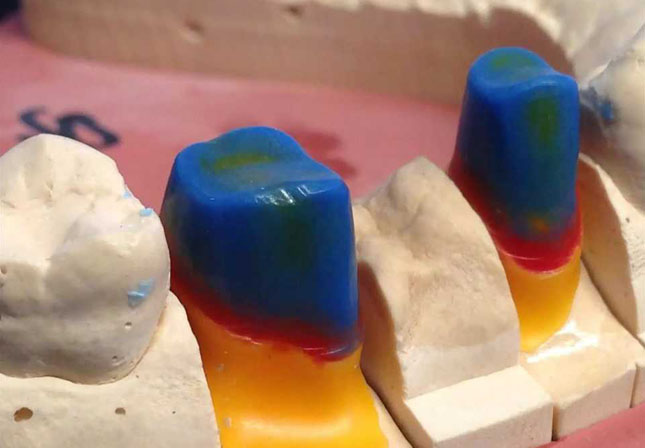

Основний принцип моделювання каркаса під металокераміку: має бути вільний простір до 2 мм. на оклюзійних поверхнях і 1-2 мм. з апроксимальних сторін воскового каркаса:

18 Каркас 19 Каркас 20 Каркас 21 Каркас 22 Каркас 23 Каркас 24 Каркас 25 Каркас 26 Каркас 27 Каркас 28 Каркас 29 Каркас

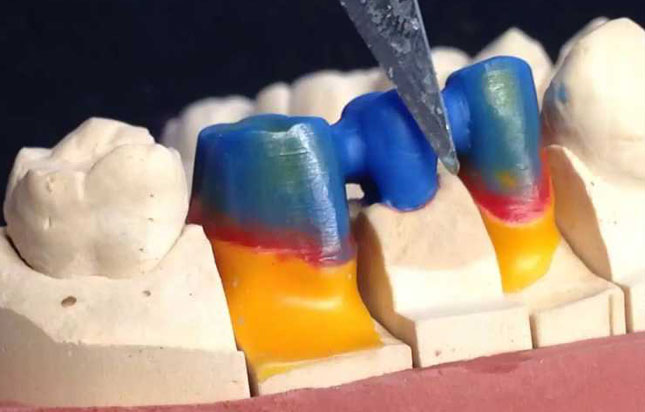

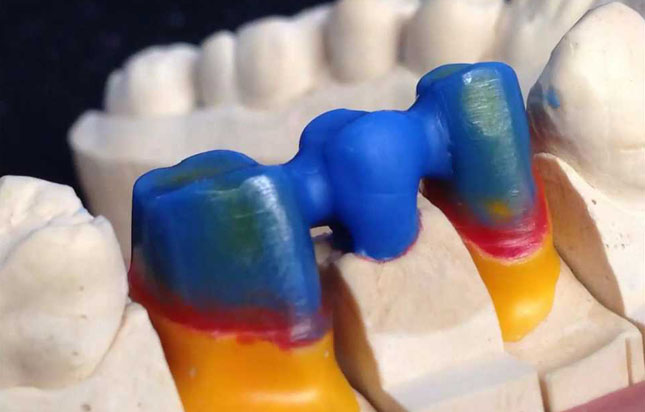

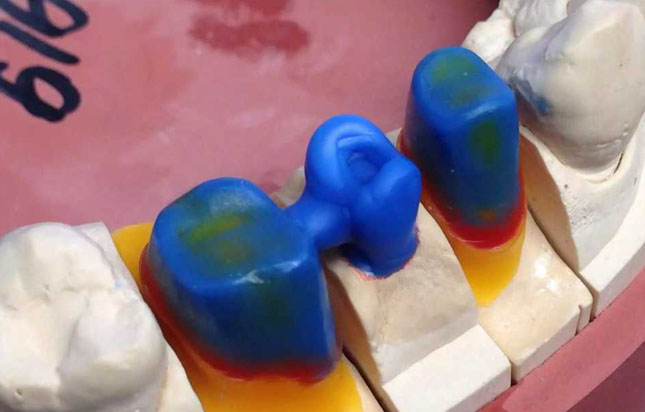

Моделювання проміжної частини каркаса за допомогою стандартної воскової проміжної частини («інзоми»):

30 Каркас 31 Каркас 32 Каркас

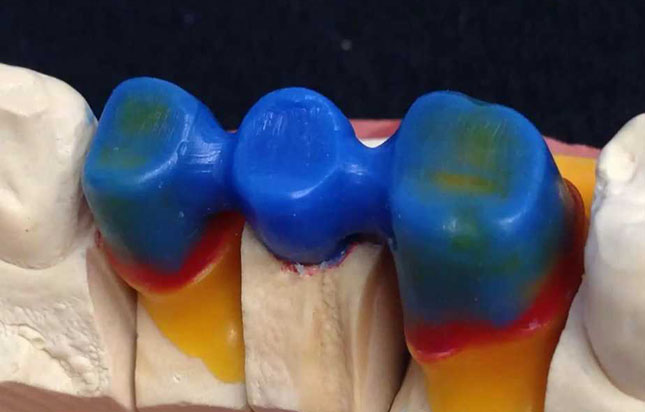

Змодельований каркас:

33 Каркас

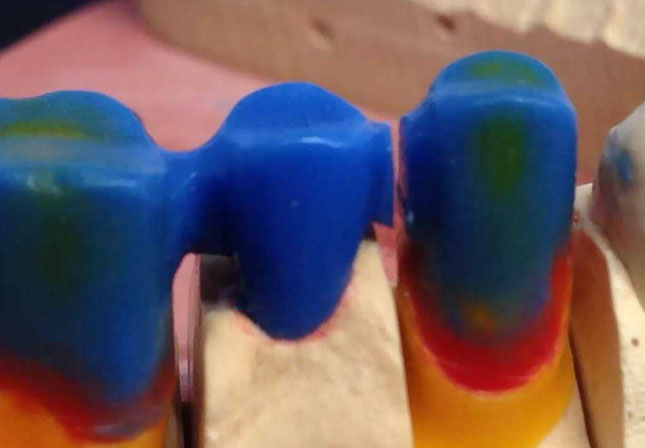

Роз’єднання каркасу:

34 Каркас

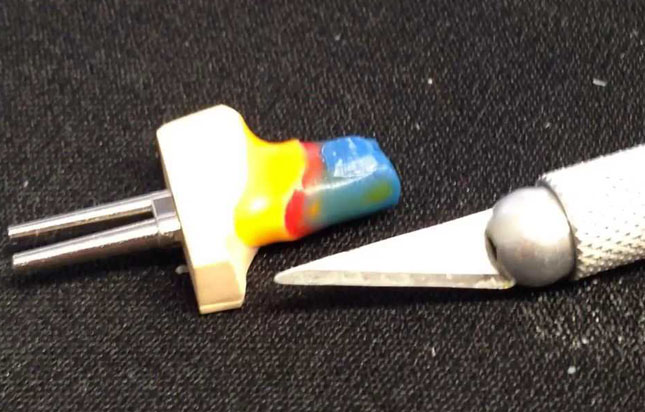

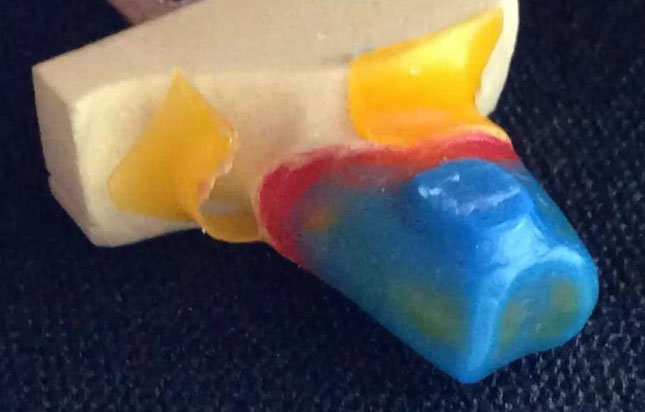

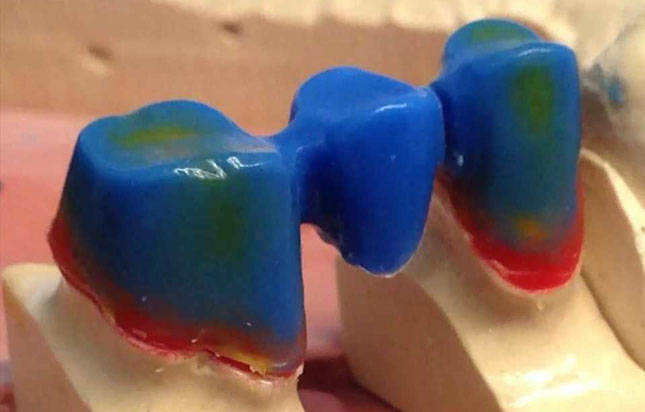

Видалення залишків занурювального воску:

35 Каркас 36 Каркас 37 Каркас

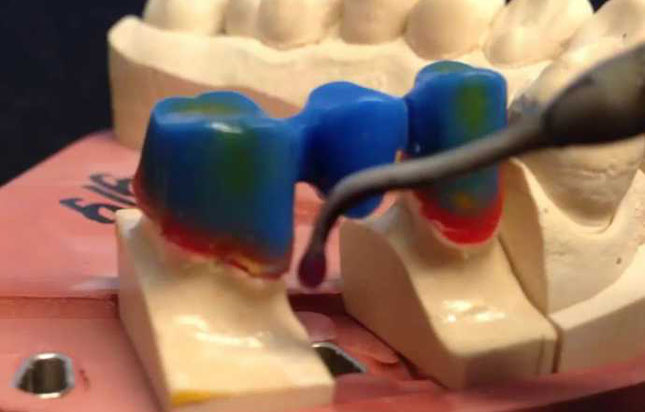

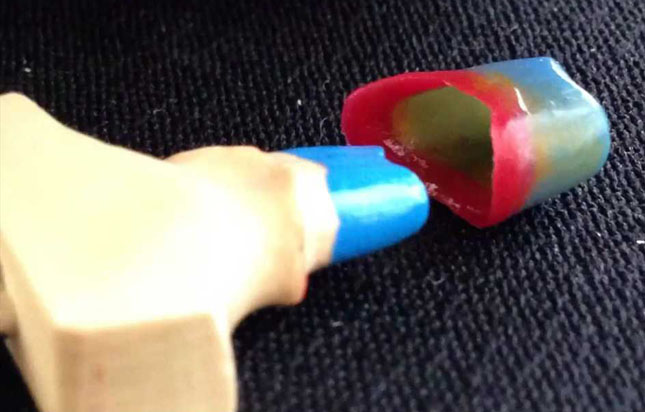

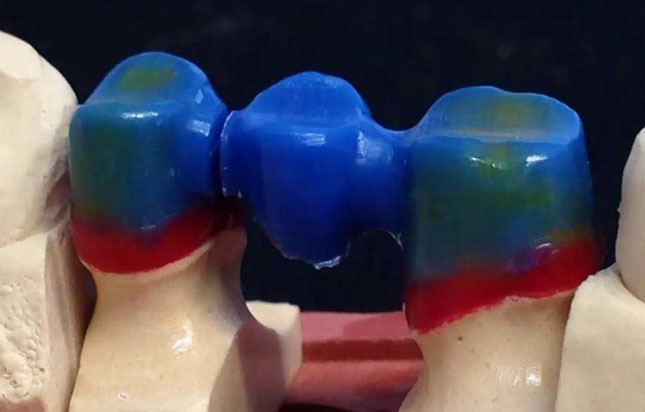

Після видалення занурювального воску, слід домоделювати уступ пришийковим воском:

38 Каркас 39 Каркас 40 Каркас

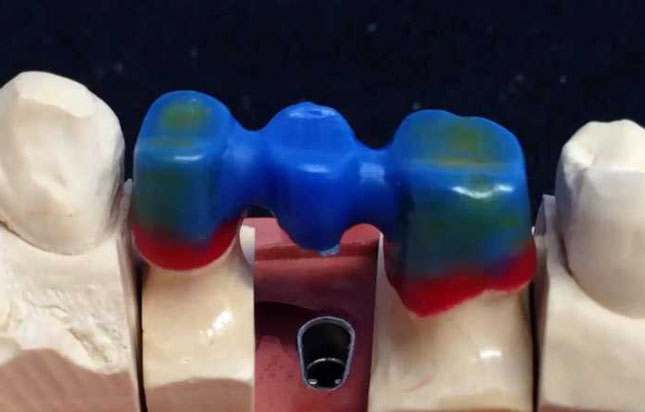

Возз’єднання каркасу:

41 Каркас

Після цього восковий каркас передається в ливарну для заміни воску на метал.

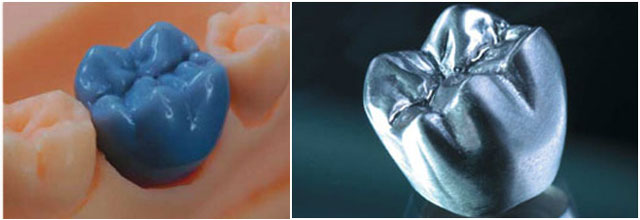

Особливості виготовлення воскової репродукції суцільнолитої коронки (суцільнолитого каркасу)

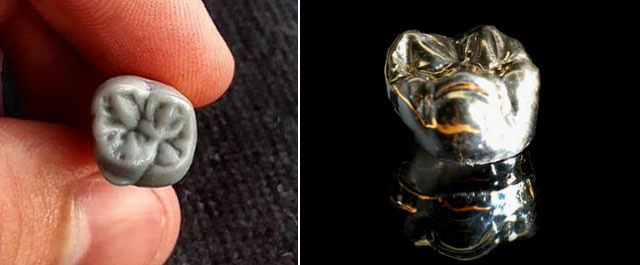

Після виготовлення воскового ковпачка, відновлюється анатомічна форма зуба в повному обсязі враховуючи міжоклюзійні співвідношення із зубами-антагоністами (за їх наявності).

42 Каркас 43 Каркас

Особливості виготовлення воскової репродукції металоакрилової конструкції

З’єднання металевого каркасу з косметичним пластмасовим облицюванням здійснюється механічно – завдяки ретенційним пунктам: змодельованим дужкам чи стандартним пластмасовим кулькам.

Різновид метало-акрилового незнімного протеза
Різновид металоакрилового незнімного протеза

Пластмасові кульки закріплюються на восковому каркасі в тих місцях, де буде розміщене пластмасове облицювання (окрім пришийкової ділянки). В іншому підготовка воскових каркасів під металоакрилові конструкції нічим не відрізняється від підготовки під конструкції металокерамічні.

Ретенційні кульки на восковому каркасі
Ретенційні кульки на восковому каркасі

Формування проміжної частини суцільнолитої ортопедичної конструкції краще проводити з використанням стандартних воскових заготовок – «інзом». Зазвичай використовуються суцільні інзоми, що підходять для виготовлення проміжних частин будь-яких литих ортопедичних конструкцій (див. фото).

Різновиди суцільних «інзом» для різних груп зубів
Різновиди суцільних «інзом» для різних груп зубів

Хоча є «інзоми» з отворами для кращої фіксації пластмасового облицювання, які спеціально створені для виготовлення воскових репродукцій металоакрилових протезів, проте вони не отримали широкого розповсюдження через зменшений попит на металоакрилові конструкції.

Перфоровані «інзоми» для металоакрилових конструкцій
Перфоровані «інзоми» для металоакрилових конструкцій

А на останок обіцяне відео:
