Виготовлення розбірних моделей за системою Giromax

Пропонуємо вашій увазі наступну методику виготовлення розбірних моделей. Оцінку переваг та недоліків цієї системи ми залишаємо за вами.

Принцип цієї системи полягає в запилюванні отворів під штифти в спеціальній пластмасовій пластині за допомогою знову ж таки спеціального пристрою (апарату).

Крім того, у цій системі використовується принцип спліт-пластин, що, як вже відомо, спрощує подальшу роботу з артикулятором, а також забезпечується краща фіксація в ньому через якісне прилягання пластин одна до одної.

Варто уточнити, що на стоматологічному ринку представлені кілька піндекс-систем виготовлення розбірних моделей подібних наведеній.

  1. Апарат для запилювання отворів під штифти:

1 Піндекс

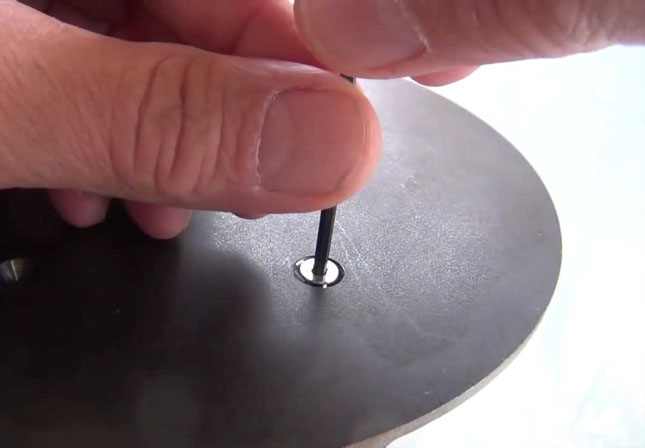

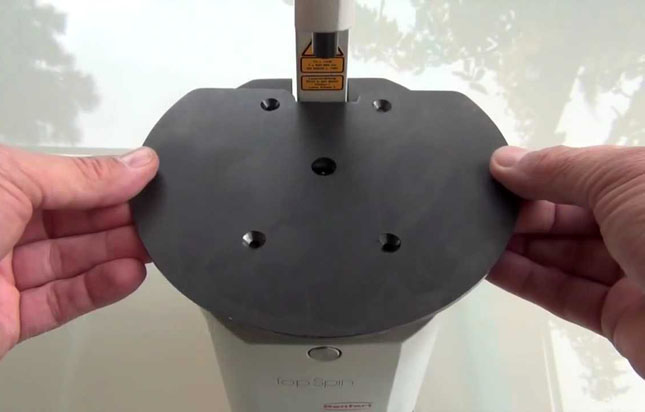

  1. Підготовка апарату до роботи:

2 Піндекс 3 Піндекс

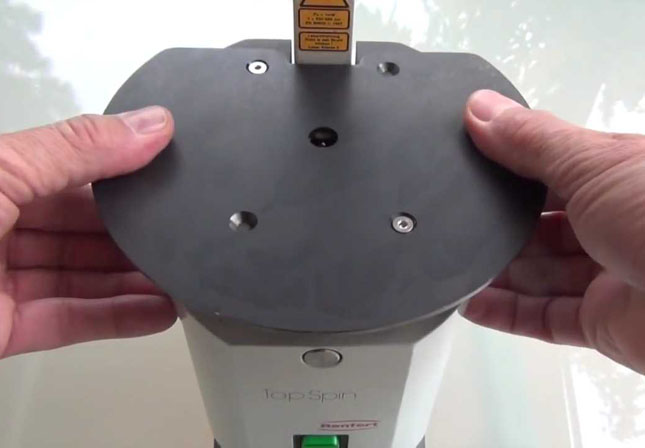

Апарат готовий до роботи:

4 Піндекс

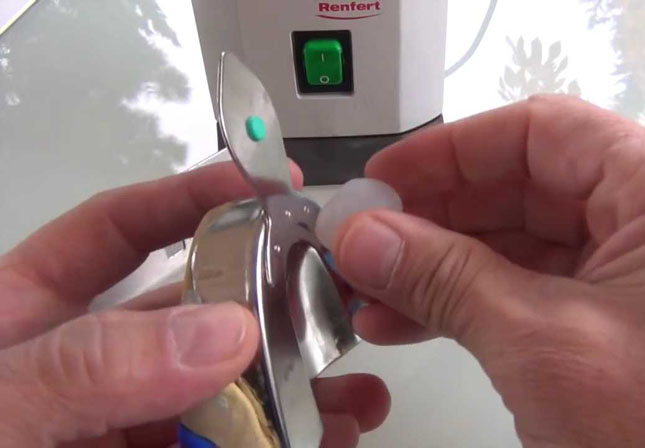

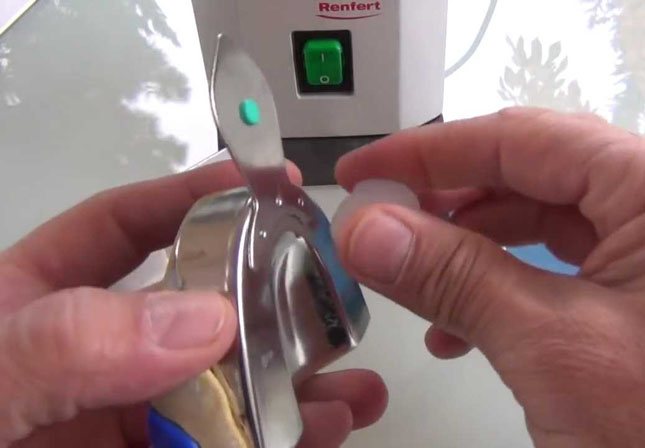

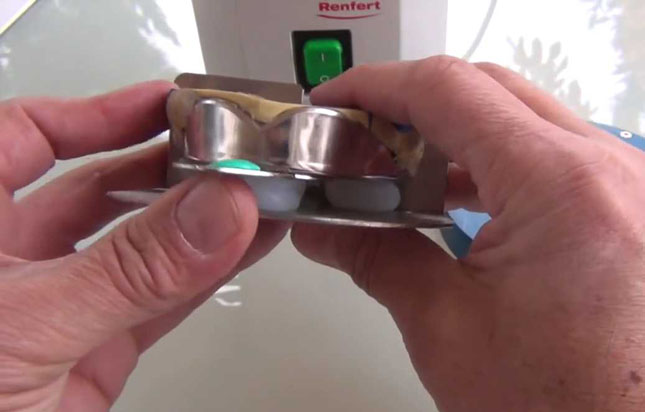

  1. Монтаж відбитка на прийомний столик:

7 Піндекс 8 Піндекс 9 Піндекс

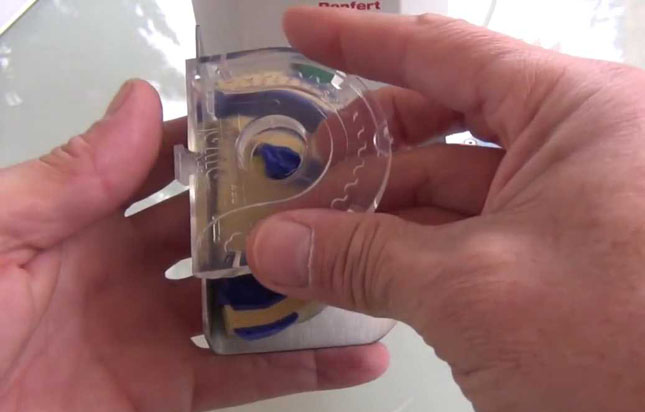

  1. Встановлення запобіжної пластини:

10 Піндекс

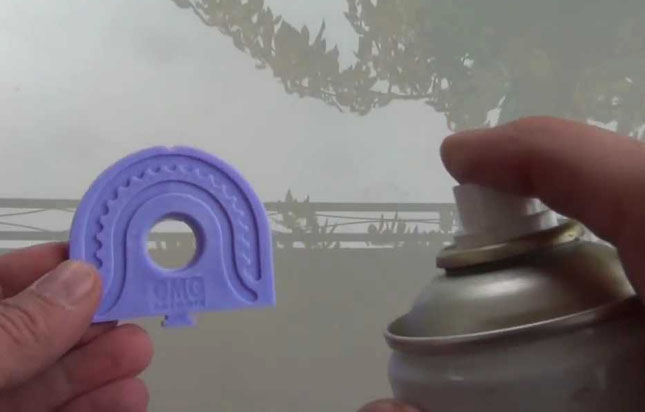

  1. Ізоляція пластини-цоколя:

11 Піндекс

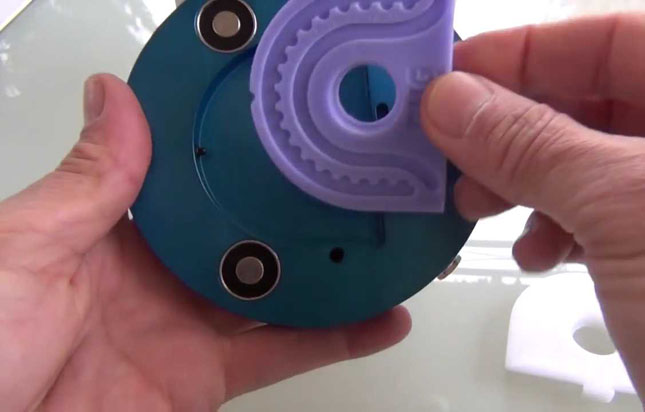

  1. Встановлення пластини-цоколя для запилювання:

12 Піндекс

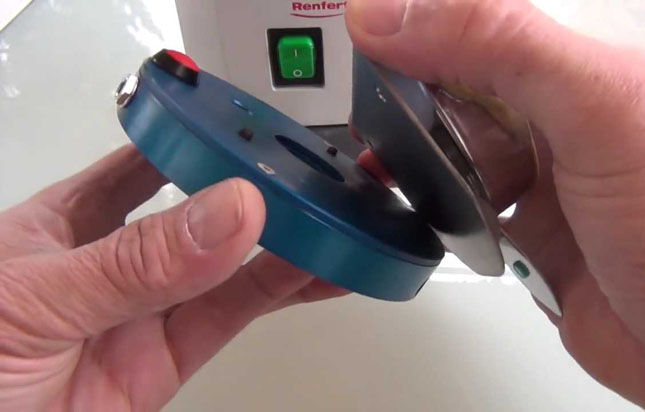

  1. Приєднання прийомного столика до апарата:

13 Піндекс

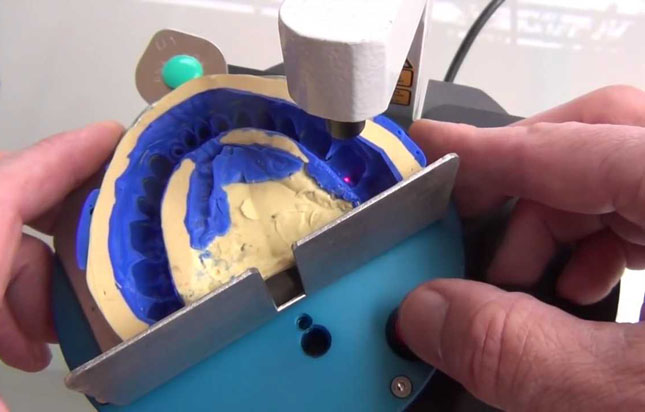

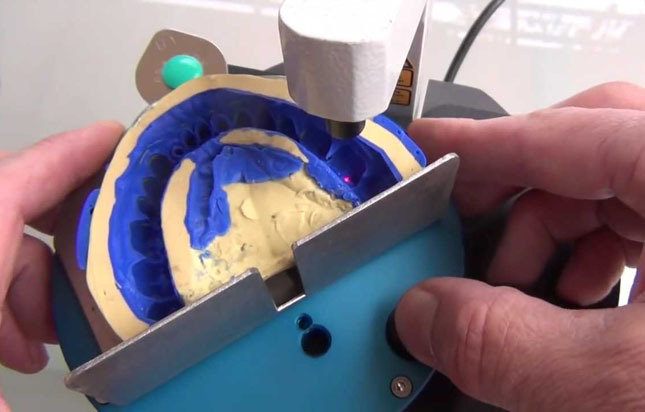

  1. Апарат в дії: підсвічується лазарем місце для запилювання, тиснеться червона кнопка разом з прийомним столиком і в пластині-цоколі з тильної сторони запилюється отвір під штифт:

14 Піндекс 15 Піндекс

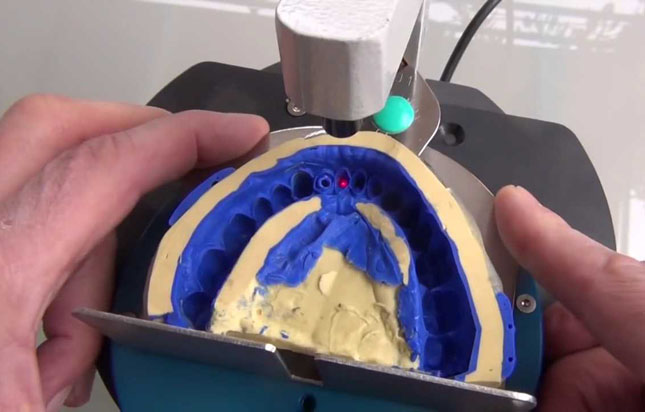

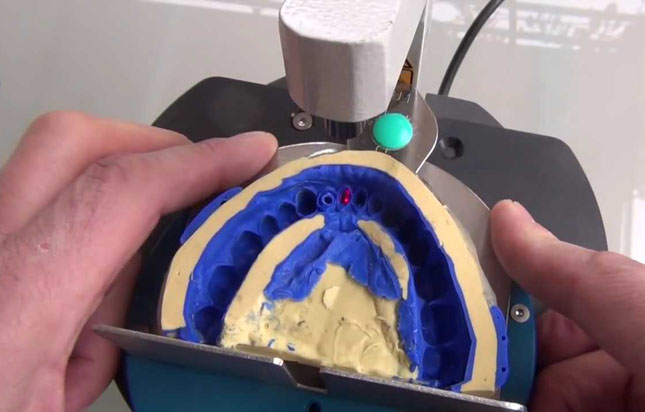

  1. Запилювання отворів під штифти для фронтальних зубів:

16 Піндекс 17 Піндекс

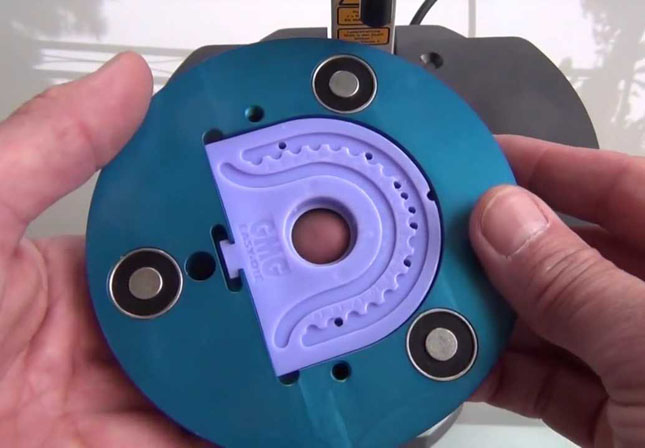

  1. Результат роботи: запилені отвори в пластині-цоколі:

18 Піндекс

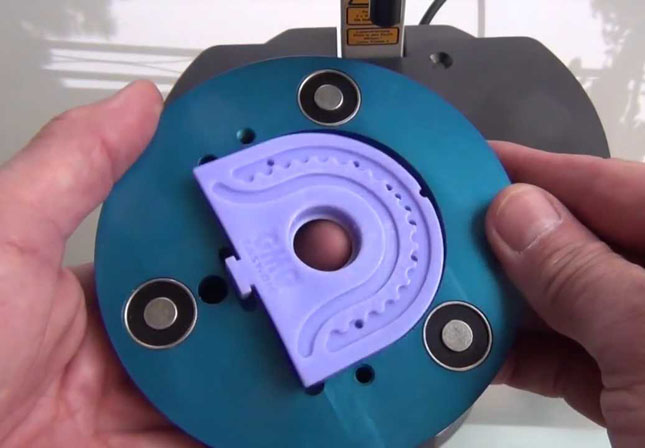

  1. Демонтаж пластини-цоколя:

19 Піндекс

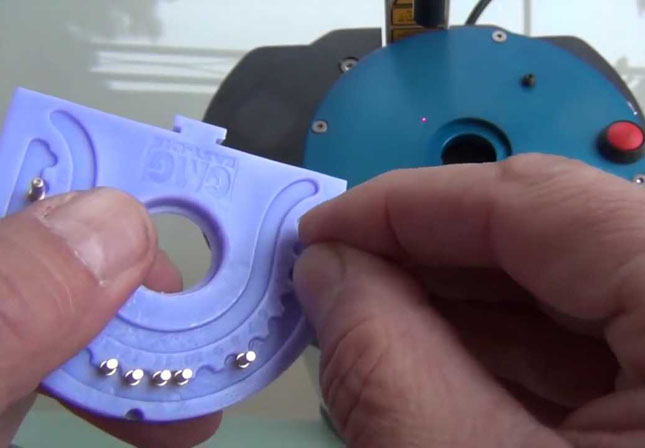

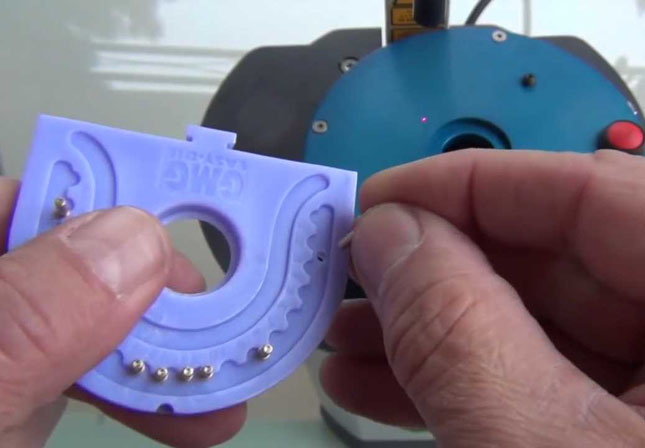

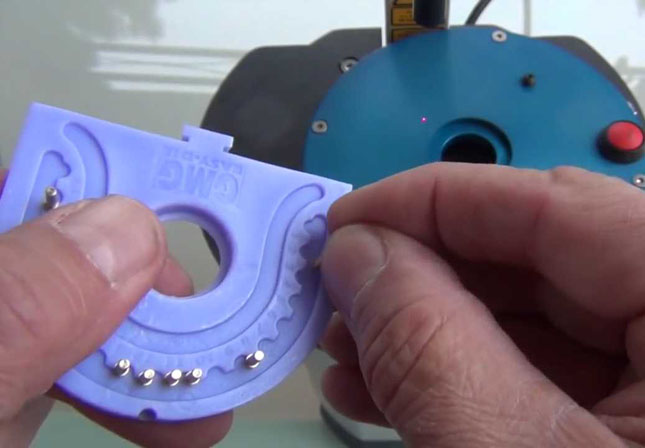

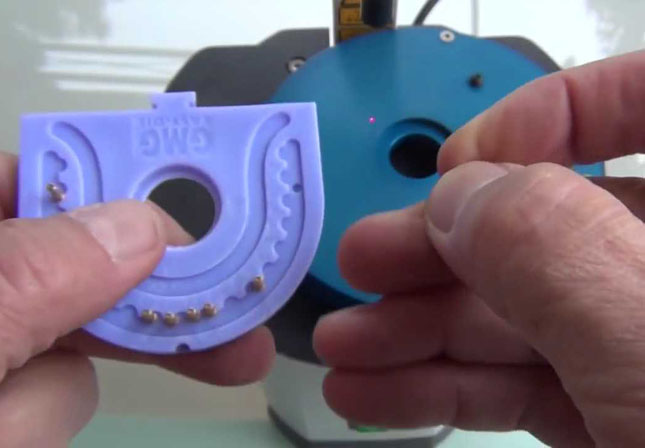

  1. Встановлення штифтів за запиленими отворами:

20 Піндекс 21 Піндекс 23 Піндекс 22 Піндекс

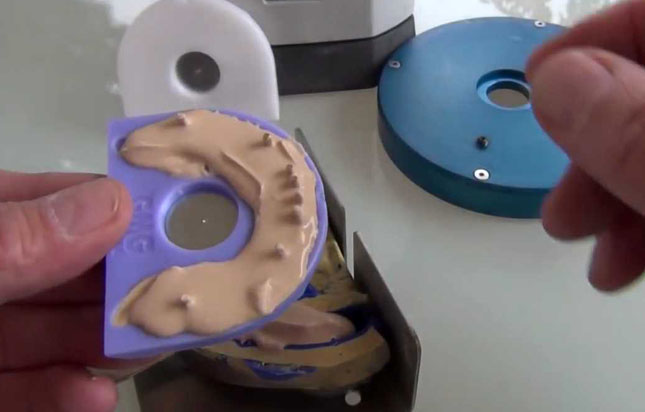

  1. Пластина-цоколь вкрита гіпсом:

24 Піндекс

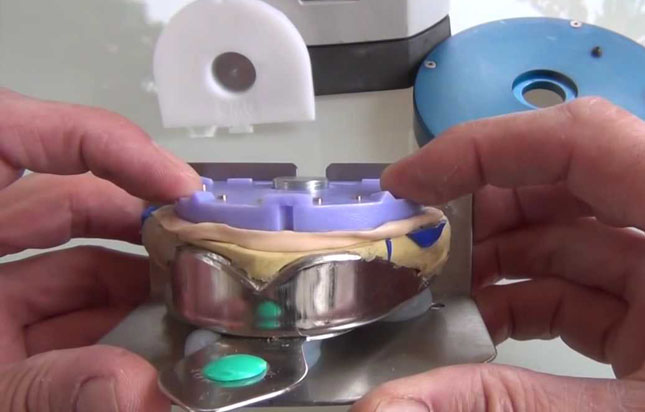

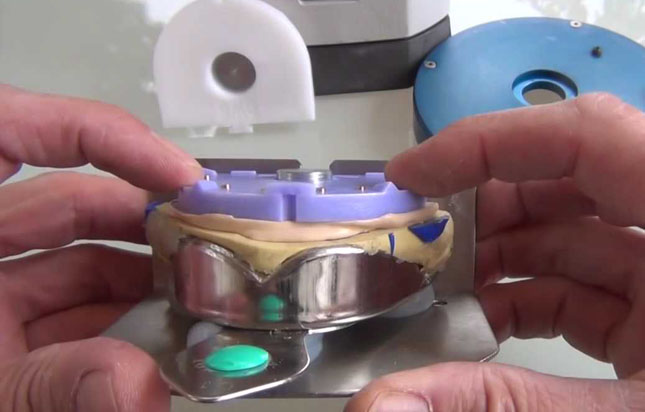

  1. Відливання моделі на прийомному столику:

25 Піндекс 26 Піндекс

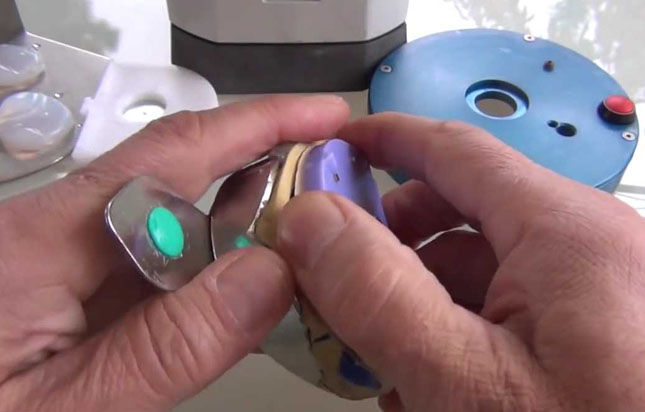

  1. Звільнення моделі від відбитку:

27 Піндекс

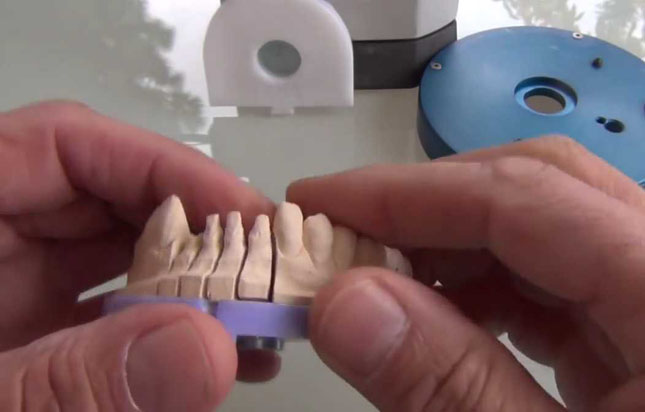

  1. Відлита і розпилена модель:

28 Піндекс

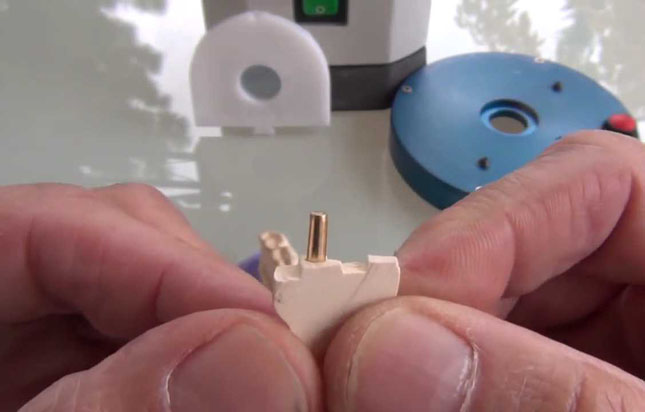

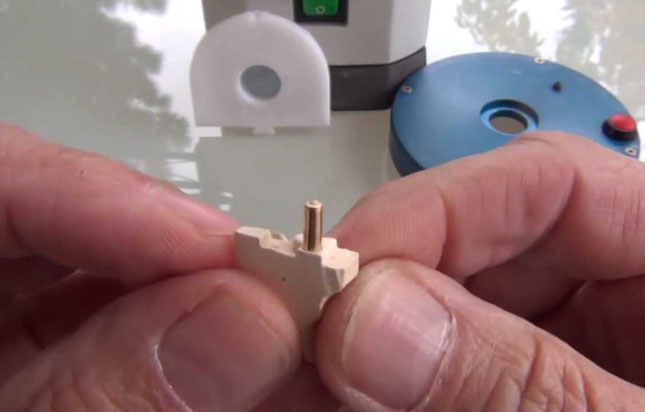

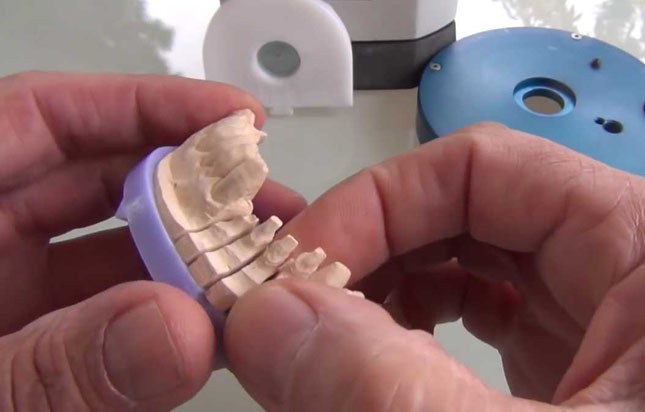

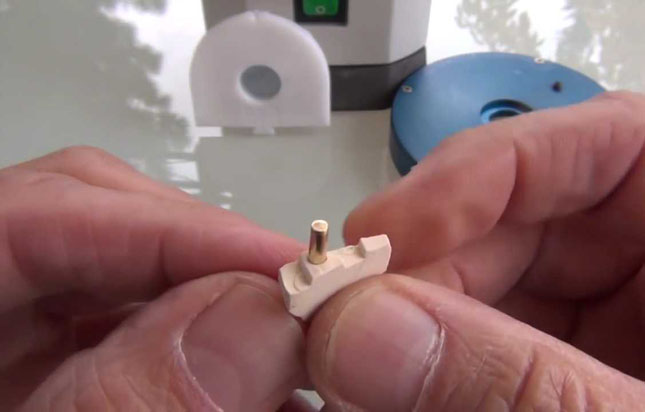

  1. Отриманий гіпсовий штампік:

29 Піндекс 30 Піндекс 31 Піндекс 32 Піндекс

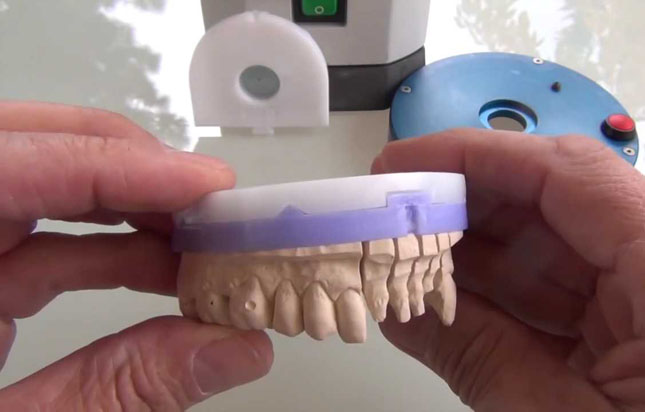

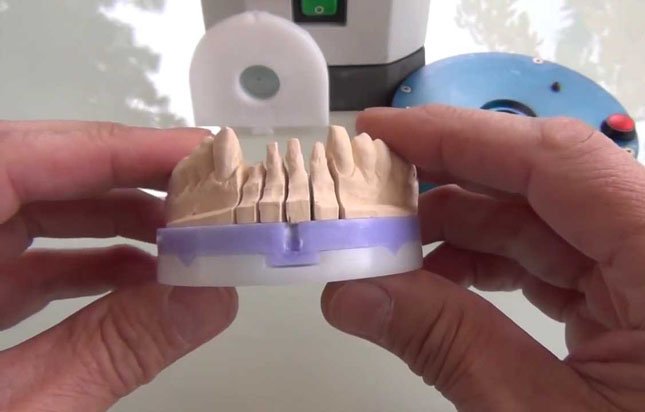

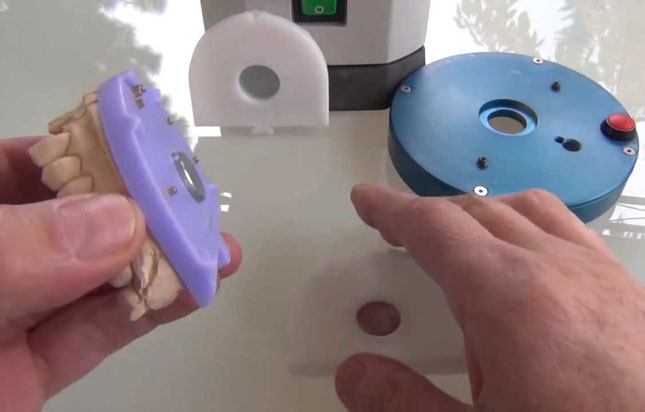

  1. Виготовлена розбірна модель разом зі спліт-пластинами:

34 Піндекс 35 Піндекс 36 Піндекс

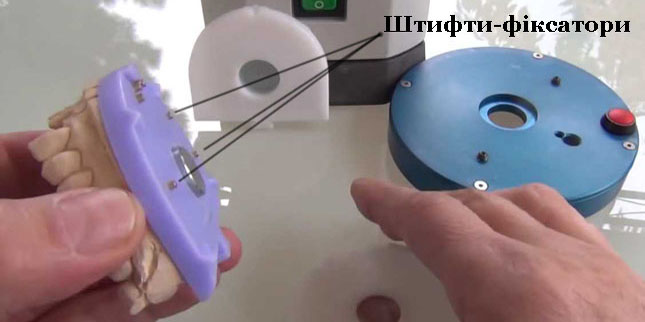

Варто уточнити, що при виготовленні розбірної моделі за цією методикою запилюються отвори для штифтів не тільки для отримання гіпсових штампіків, але й для фіксації інших складових частин розбірної моделі до пластини-цоколя.

33 Піндекс

А наприкінці пропонуємо вашій увазі відео вищеописаного методу:
