Метод виготовлення розбірних моделей за спліт-системою

А тепер перейдемо до розгляду більш прогресивних методів виготовлення розбірних моделей, які значно покращують життя зубного техніка. Принаймні, так заявляють розробники цих систем 🙂 .

Особливість методики виготовлення розбірних моделей за спліт-системою полягає в застосуванні двох пластин: одна формує цоколь моделі, а друга загіпсовується в артикулятор, що значно економить час при роботі з ним, а також забезпечується краща фіксація в артикуляторі через якісне прилягання пластин одна до одної.

Спліт_0

Етапи виготовлення:

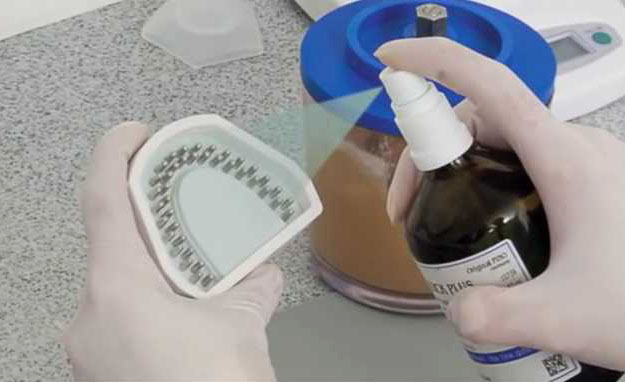

  1. Ізолювання пластини-цоколя спеціальним ізолятором:

Спліт_1

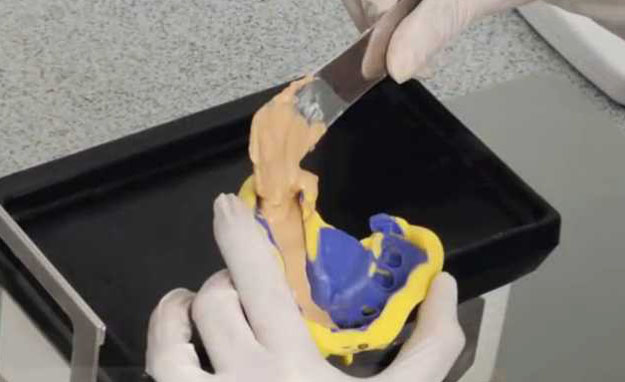

  1. Заливання гіпсом 4-го класу відбитків зубів:

Спліт_2

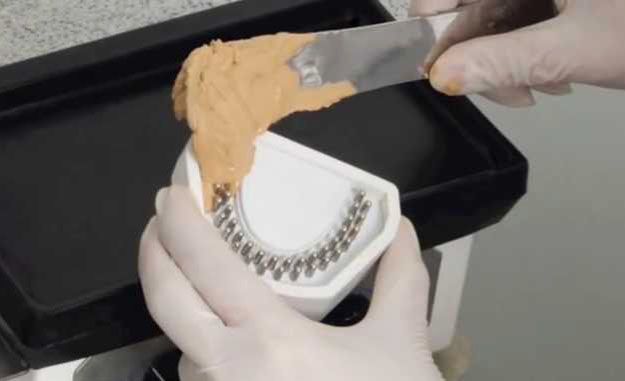

  1. Заповнення пластини-цоколя гіпсом:

Спліт_3

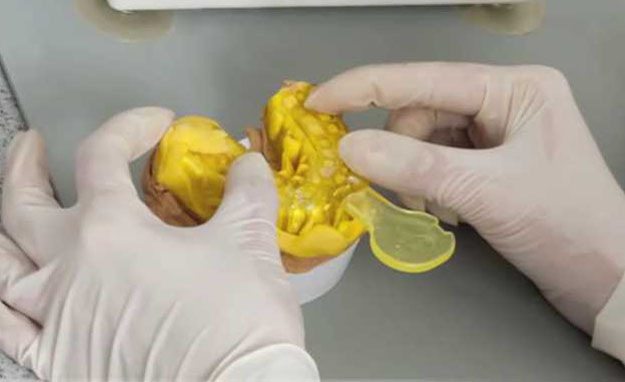

  1. Співставлення відбитка з пластиною-цоколем:

Спліт_4

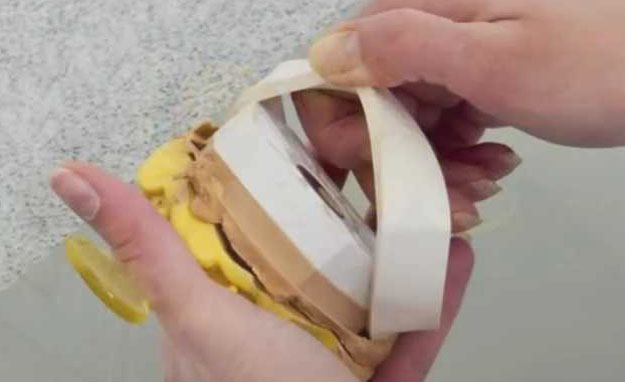

  1. Демонтаж гумової форми для цоколя:

Спліт_5

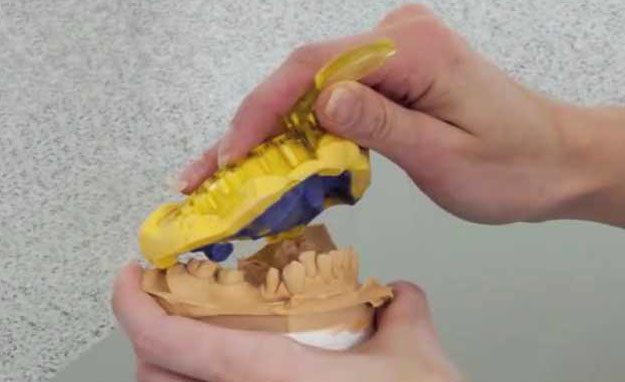

  1. Звільнення моделі від відбитка після кристалізації гіпсу:

Спліт_6

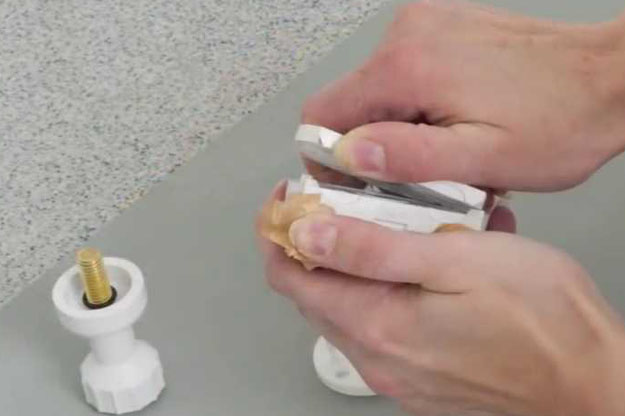

  1. Роз’єднання двох пластин системи:

Спліт_7

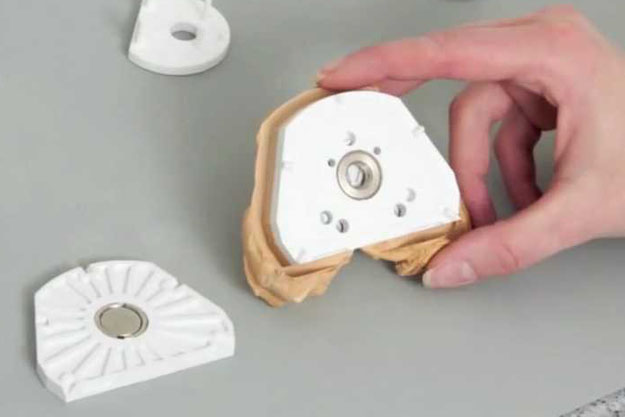

  1. Тильна сторона пластини-цоколя:

Спліт_8

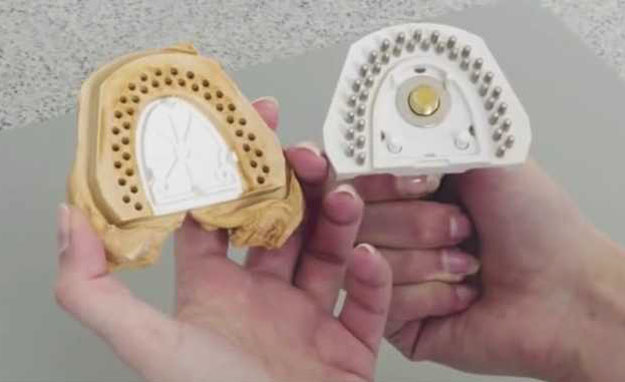

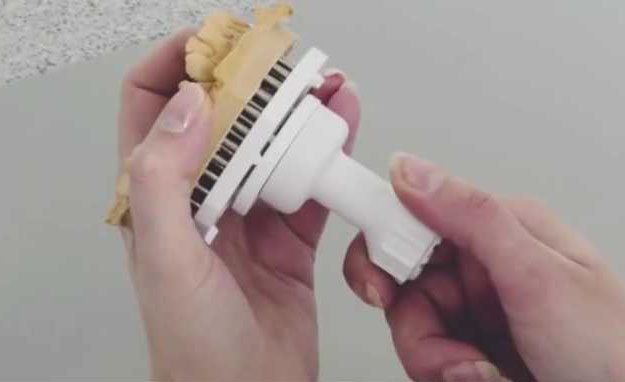

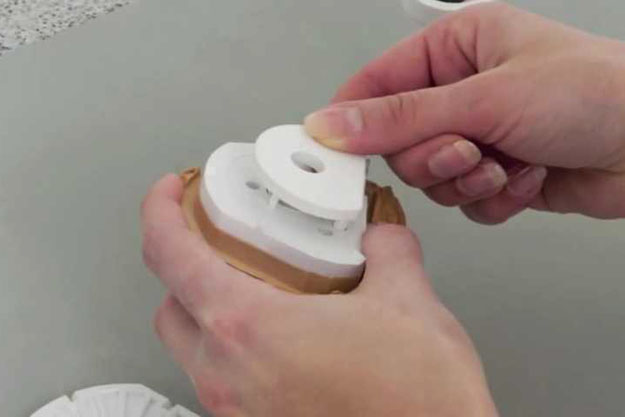

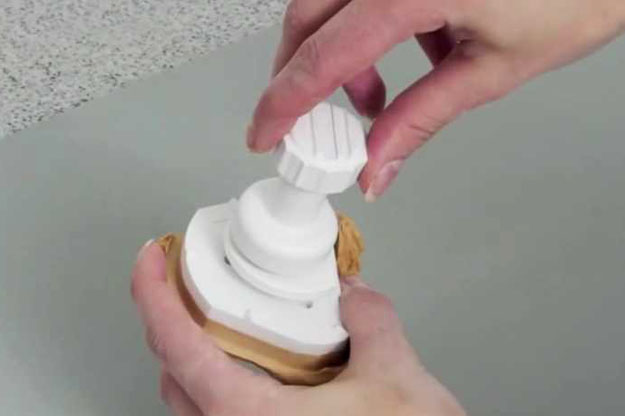

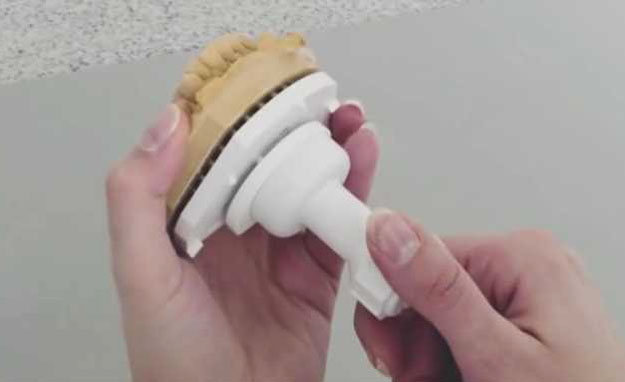

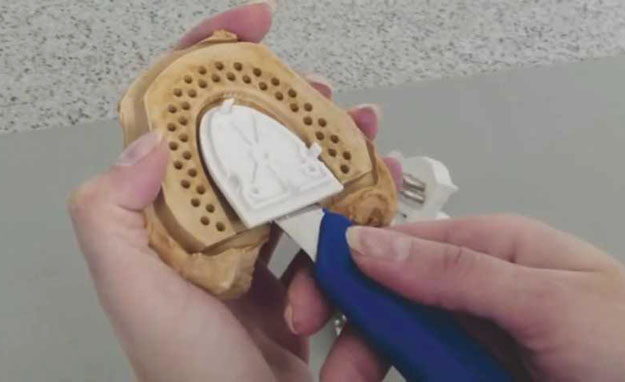

  1. Демонтаж гіпсової моделі від пластини-цоколя:

Спліт_9 Спліт_10 Спліт_11 Спліт_12 Спліт_13 Спліт_14

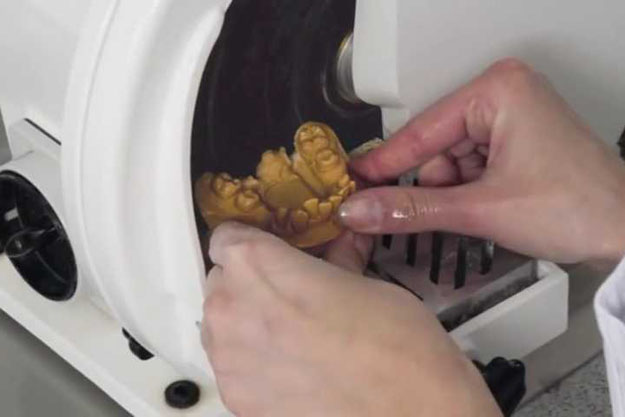

  1. Обробка країв моделі на тримері:

Спліт_15

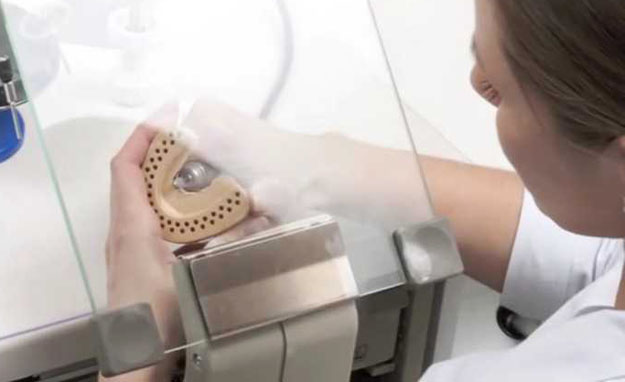

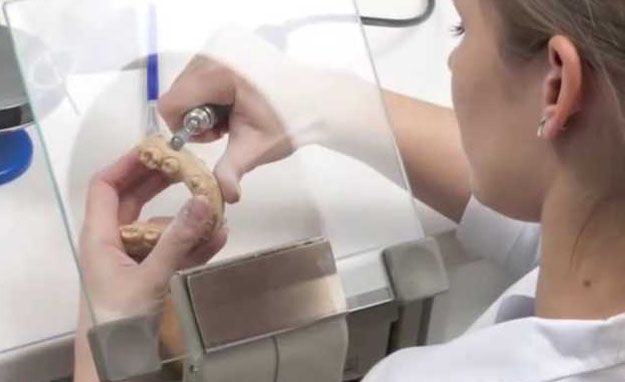

  1. Оформлення країв моделі:

Спліт_16 Спліт_17

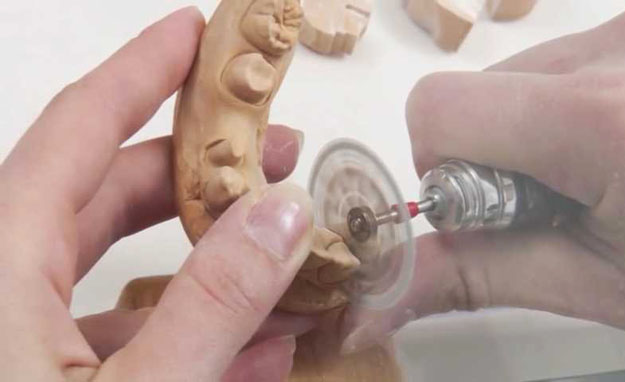

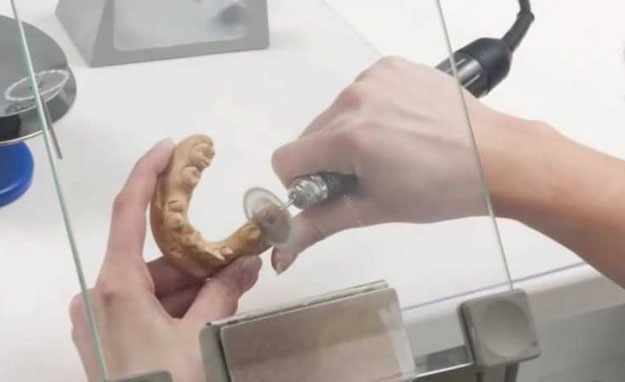

  1. Розрізання моделі на гіпсові штампікі:

Спліт_18 Спліт_19

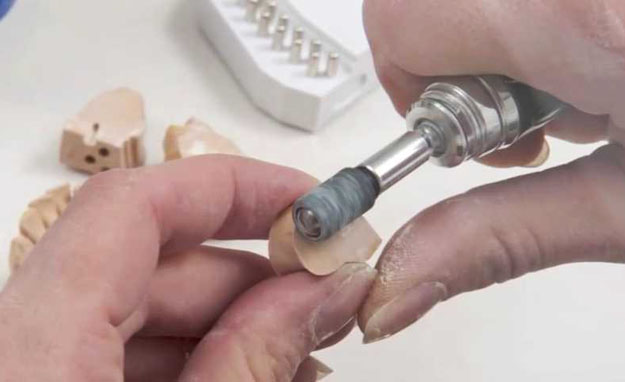

  1. Оформлення складових частин розбірної моделі:

Спліт_20

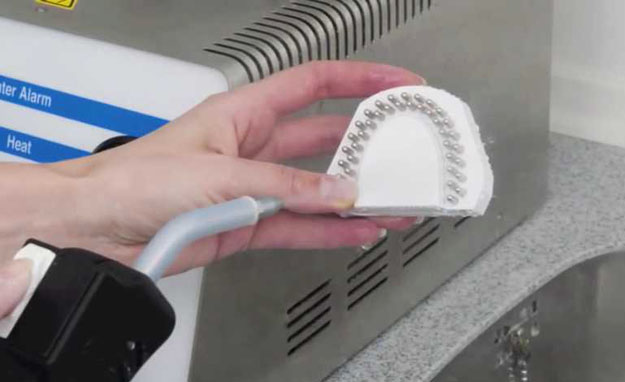

  1. Пароструминне очищення пластини-цоколя від ізолятора:

Спліт_21

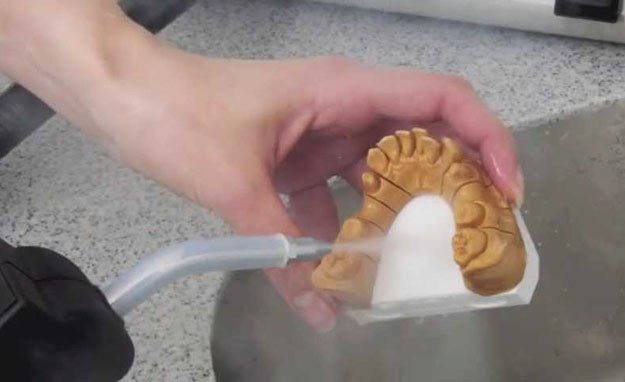

  1. Пароструминна обробка виготовленої розбірної моделі:

Спліт_22

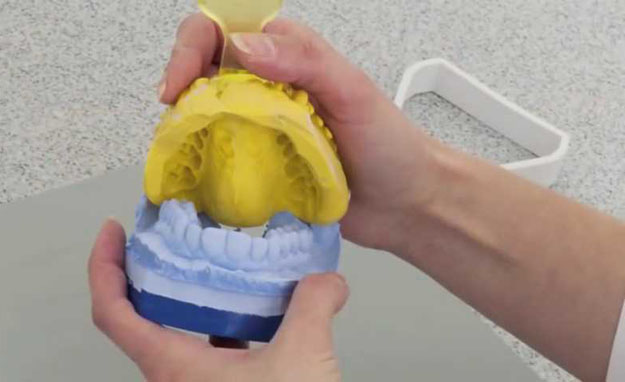

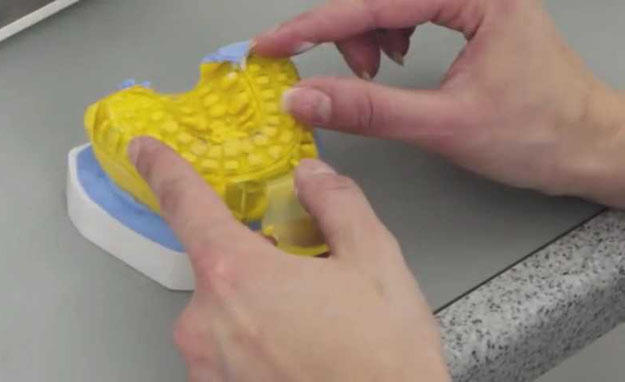

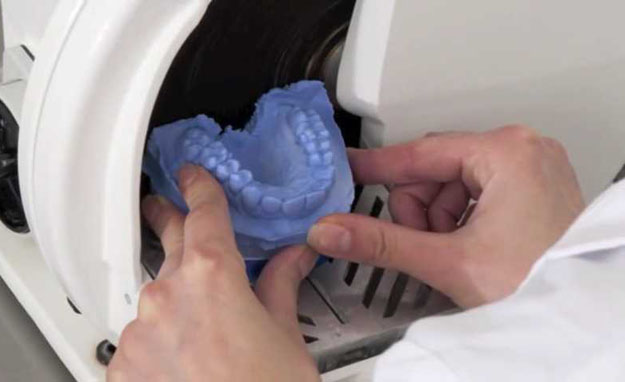

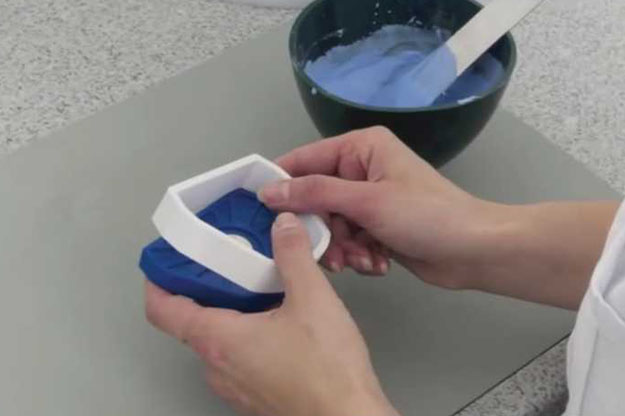

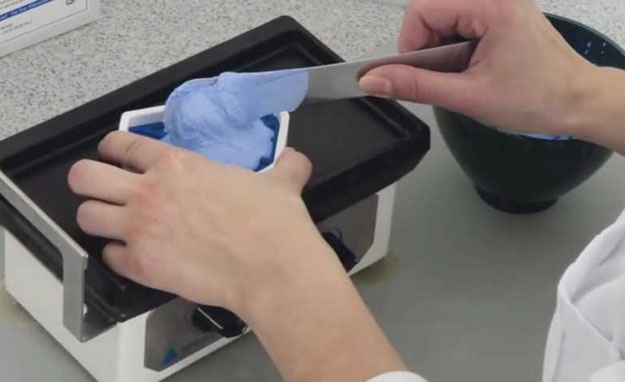

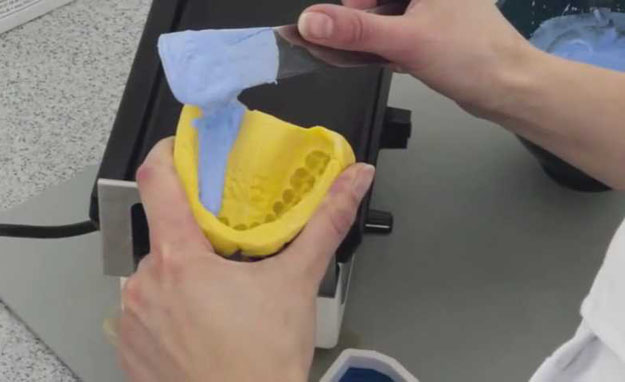

Відливання з використанням спліт-системи допоміжної моделі з зубами-антагоністами:

Спліт_23 Спліт_24 Спліт_25 Спліт_26 Спліт_27 Спліт_28

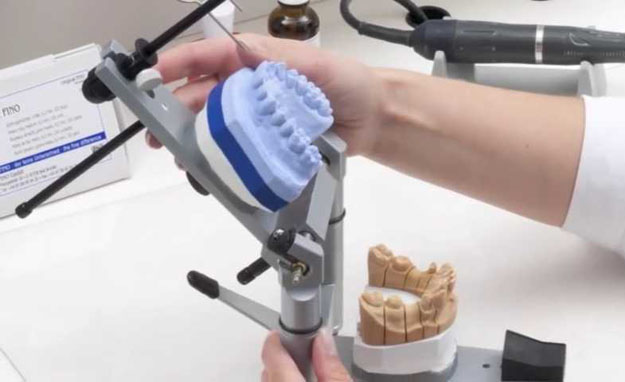

Загіпсовані в артикуляторі робоча розбірна та допоміжна моделі:

Спліт_29

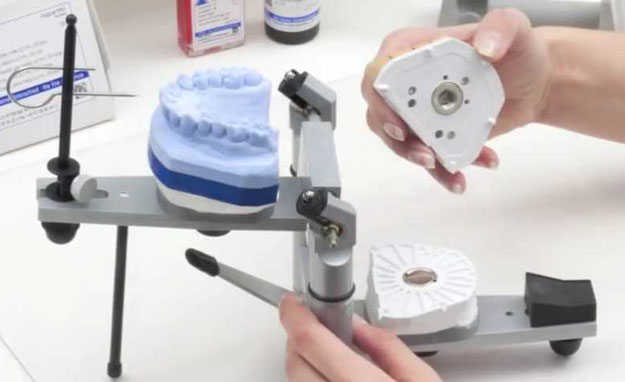

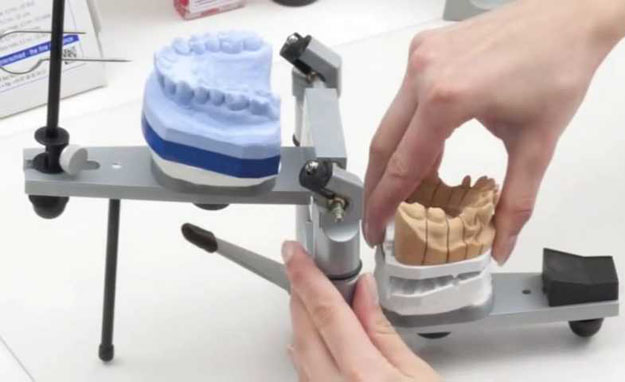

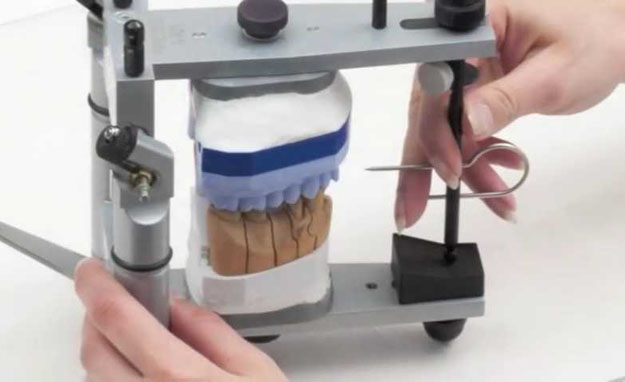

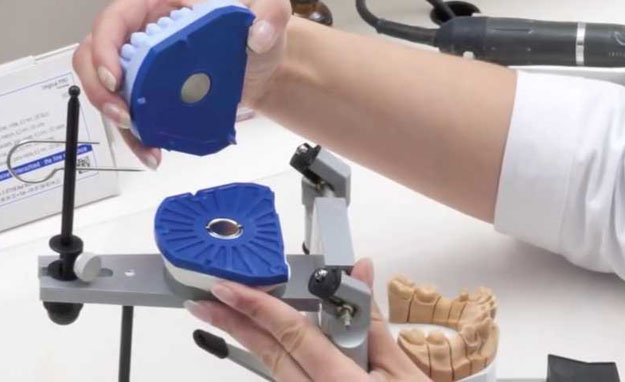

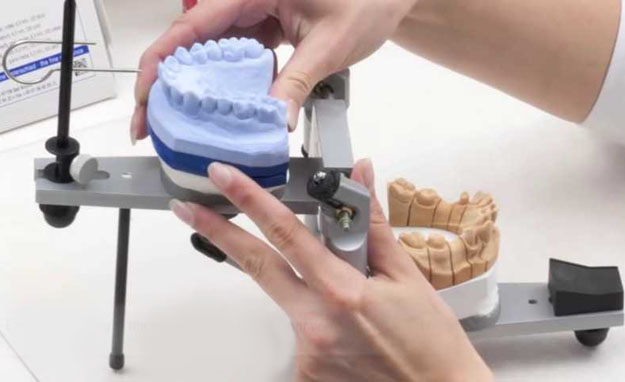

Наочна демонстрація зручності використання спліт-системи в роботі з артикулятором:

Спліт_30 Спліт_31 Спліт_32 Спліт_33 Спліт_34

Варто зазначити, що при роботи зі спліт-системою треба бути уважним, щоб не розгубитися при складанні воєдино частин розбірної моделі, особливо, коли доводиться розпилювати її на багато гіпсових штампіків 🙂 .
